Yritän saada otsikon radiota soimaan ja kysyn asiantuntijoilta neuvoja.

Radioon on vaihdettu kaikki lyytit ja muutkin konkat paitsi vanhat keraamiset putket. Pääteaste on rakennettu kokonaan uusiksi koska vanhat putkenkannat olivat entisiä.
Ongelmana on että äänen voimakkuus ei nouse kuin hieman taustahurinaa suuremmaksi, voimakkuudensäätö ja äänen sävynsäätimet kyllä vaikuttavat kuten on tarkoituskin mutta volyymi nousee vain hieman.
Mulla on uudet vaihtoputket ECC85, ECH81, EF89, EABC80 ja EM80 ja vaihdoin nämä uudet radioon ja sitten yksi kerrallaan takaisin ja näyttäisi että vanhat ovat uuden veroisia. Pääteasteen 2 x EL95 ja kääntäjä EC92 ovat ainoat joten niitä en ole vaihtanut.

Kun ruuvaan radion jollekin paikalliselle taajuudelle avautuu EM80:n viuhka täysin. Voiko silloin olettaa että ilmaisimeen asti kaikki on kunnossa?

Skeman mukaan suotoelkon jännitteet pitäisi olla 285V ja 235V mutta tässä vastaavat jännitteet ovat 250V ja 203V kun syöttö on tasan 250VAC. Hehku on tuolloin 6,1V ja jännitteenvalitsin on asennossa 250V.

EABC80:n omalla katodilla varustetun diodin anodilla olevan 4uF lyytin yli pitäisi jännite olle min 0,8V ja max 10V, tässä halpa yleismittari sanoo 28V ja putkivolttimittari hieman yli 30V??

Vanha seleenisuuntaaja on vaihtamatta, lieneekö jo väsähtänyt?

Eilen otin matkaradiosta kaiuttimen johdot irti ja syötin niistä 0,47uF:n läpi pääteasteen sisäänmenoon signaalia ja voimakkuus oli huomattavasti suurempi kuin radion omin voimin, taisi olla vähän säröäkin.

Kaikki neuvot ovat tervetulleita.

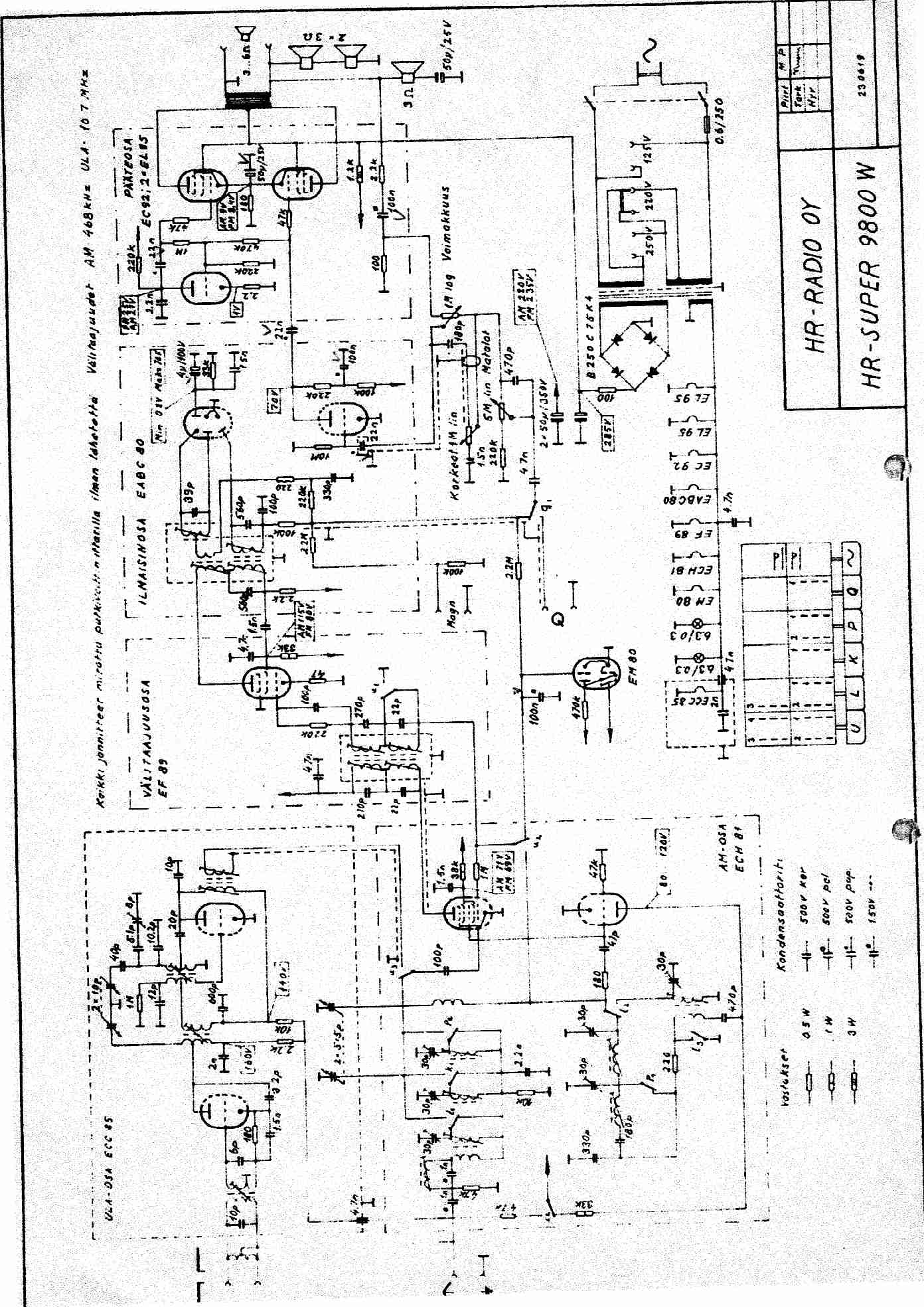

Yritän liittää mukaan kaavion. Enpä yritäkään, sen koko on n 2,8MB

Heikki

Syöttöjännite 230VAC ja silloin suotokonkan jännitteet 228V ja 188V sekä hehkujännite 5,6V. Jännittees valinta edelleen asennossa 250V.
Olen lukenut että Helkaman perusvika on huonot kontaktit valintakytkimissä, mutta en ole uskaltanut vielä niitä purkaa.

Nyt mittasin uudelleen EABC80:ssä kiinniolevan 4uF:n konkan yli olevan jännitteen ja näytti olevan halvalla Mastecin yleismittarilla 3,9V ja Grundigin vanhalla putkimittarilla 3,8V. Asema oli viritetty Radio Vaasaan (99.5MHz) ja täysi viuhka EM80:ssa.
Muistaakseni aikaisemmalla kerralla kun lukema oli n 30V viritys oli samalla kanavalla, en ymmärrä.

Onko mahdollista että EABC80:ltä tuleva signaali on liian pieni vaikka viritysputki näyttääkin aseman olevan vahva.

Pääteasteen kytkennässä voi tietenkin olla virheitä. Tarkistin kytkennän kyllä monta kertaa, mutta täytyypä tutkia vielä kerran.
Entä voisiko EC92 ja pääteputket EL95 olla viallisia?

Heikki

HeiT kirjoitti 30.03.2011 klo 19:03:57:

Itse en ole koskaan purkanut noita kytkimiä vaan suihkuttanut elektroniikan puhdistusainetta sinne ja painellut näppäimiä samaan aikaan. Se on yleensä auttanut. En tiedä onko Helkaman kytkimet mitenkään herkempiä kontaktivioille mutta sekin on yksi mahdollisuus.

5,6 V on kyllä liian vähän hehkuille. Liian pieni jännite on yhtä huono kuin liian iso. Yleensä n. 5% molempiin suuntiin sallitaan eli alaraja on siinä 5,9 V paikkeilla. Mikä on hehkujännite jos laitat radion 220 voltin asentoon? Hehkujohtoon voi laittaa sarjavastuksen joka pudottaa liiat pois.

Timo

HeiT kirjoitti 31.03.2011 klo 11:12:18:

Jännite johdetaan ilmaisimen kelan toision keskiulosotosta 220 ja 220k vastusten kautta alempana kaaviossa olevan levysoitinliitännän kohdalle ja sieltä eteenpäin 47 nF konkan kautta pääteasteelle. Levysoitintoimintonapin takana on yksi katkaisija, jonka kautta ääni kulkee, joten kannattaa katsoa, että sekin on putsattu. Onhan sinulla se 4 uF elko oikein päin asennettu eli plussa maihin?

Timo

HeiT kirjoitti 01.04.2011 klo 11:04:05:

Hieno pari. Hyvä, että sait kuntoon

Kyllä se konkka on +napa rungossa ja vaihdettu samalla kuin kaikki muutkin elektrolyytit ja pikikonkat. Keraamisia putkikonkkia en vaihtanut mutta muistaakseni kaikki muut, ainakin lähes kaikki.
Myöhemmissä mittauksissa jännite 4 uF elkon yli on ollut normaali. Yritin muistella olenko mitannut vääristä paikoista eka kerralla, mutta ei ole muistikuvaa. Ja mittauksen tein kahdella eri mittarilla, jotka näyttivät samanlaisia arvoja.

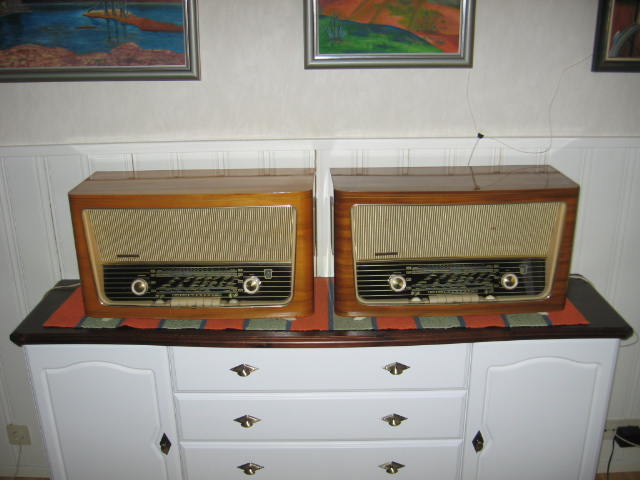

No, tuossa se soi nyt olkkarissa kytkettynä vain johdosta tehtyyn antenniin. Tämän alueen ula-asemat kuuluvat hyvin myös pelkästään takalevyyn ommellulla antennilla.

Seuraavaksi on vuorossa viime keväänä käteen jäänyt Blaupunkt Paris 22150. Se on huomattavasti herkempi kuin Helkama mutta äänessä on pieni särö johon yritän löytää syyn. Uudet putket eivät muuttaneet säröä, joten vaihdoin vanhat takaisin. Mittaan jännitteet ja vertaan skeman merkintöihin ja jos sieltä ei löydy ratkaisua on kai taas luettava Töröä.
Kaikki hyvät neuvot otan mielelläni vastaan!
Särö ilmenee esim siten että puheessa s-kirjain ei toistu aivan puhtaana.
Heikki

Vastaava tapaus täällä: Philipsin BFS 433 soi, vaikka volyymi on nollassa. Äänenvoimakkuuden säätö alkaa vaikuttamaan vasta noin puolivälissä, mutta äänenvärin säätö pelaa (ääni aika puuroinen). Muutaman elkon vaihdoin, mutta ei vaikutusta. Vinkkejä?

TEN kirjoitti 12.12.2017 klo 11:05:16:

Puhdista EABC80 nastat ja erityisesti nasta 7 (ja kun ei ikinä osaa laskea kummassa päässä se olikaan niin puhdista 3 ja 7). Tuo on yhteinen katodi ilmaisimen sekä triodin (ensimmäinen äänitaajuusaste) kanssa. Jos tuo on likainen niin ilmaisimesta menee audiosignaali suoraan katodille ja alkaa tuota kautta soida.

Ari

"Jos haluat homman pilata niin silloin Apaijan neuvot, ehdottomasti!" Kumiliimamies
