Tunnistuspyyntö Luxorista (Luettu 12587 kertaa)

Voltsu Ex-jäsen	Tunnistuspyyntö Luxorista 04.02.2011 klo 11:25:08	Tulosta viesti

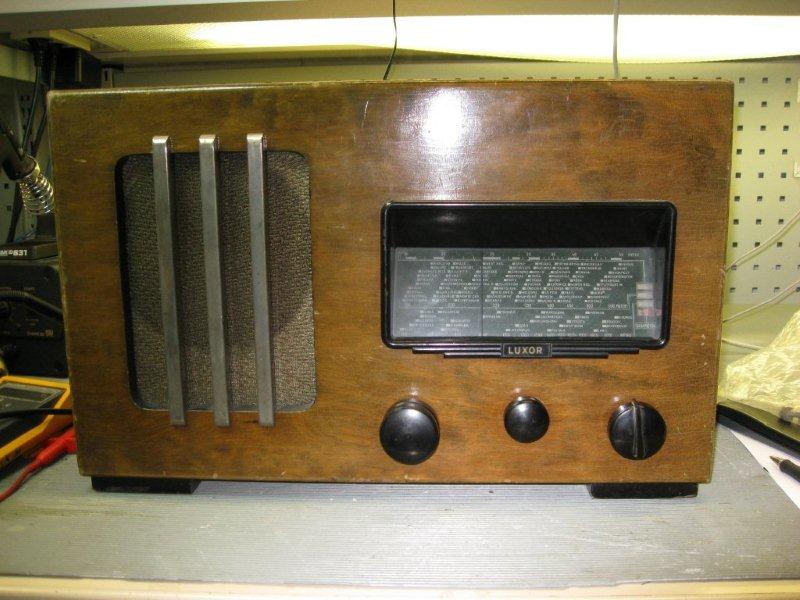

	Hei! Ohessa on kaksi kuvaa 1930-luvun Luxorista. Radiosta puuttuu takalevy, joten tarkka tyyppi ei ole tiedossa. Lisäksi radiosta puuttuu yksi putki. Sen paikka on toisessa kuvassa osoitettu nuolella. Paikallaan olevat putket ovat: 6J8EG, 6K7GT, 6Q7Q ja 6V6GT (tästä ei ole täyttä varmuutta). Osaako joku näiden tietojen perusteella tunnistaa radion tyypin ja puuttuvat (puuttuvat) putket? Onko Vastaanottimen kytkentäkaaviota saatavana? Kiitos avusta, t. Vesa Volotinen

	IP kirjattu

Voltsu Ex-jäsen	Tunnistuspyyntö Luxorista Vastaus #1 - 04.02.2011 klo 11:26:21	Tulosta viesti

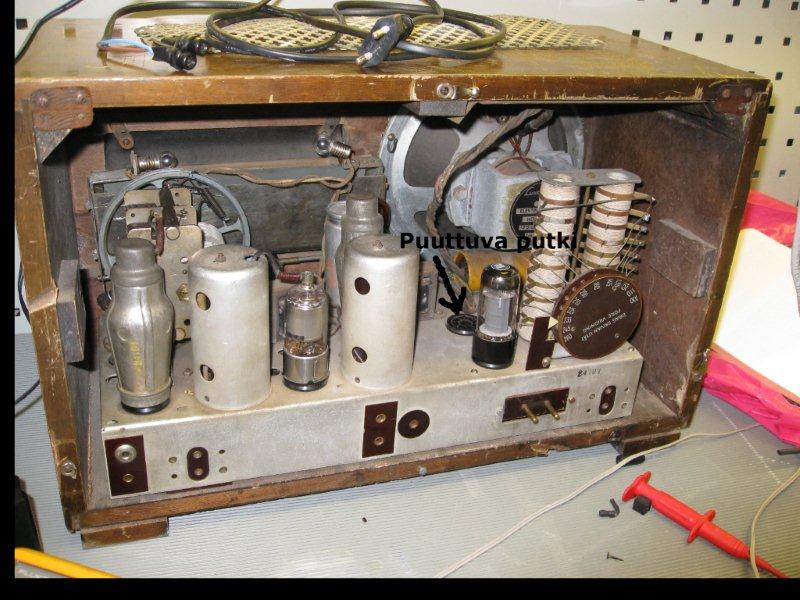

	Kuva takaa

	IP kirjattu

jklaukka God Member Poissa SRHS #490 Viestejä: 574 Sijainti: Joensuu/Kajaani	Re: Tunnistuspyyntö Luxorista Vastaus #2 - 04.02.2011 klo 12:18:05	Tulosta viesti
	Taitaa olla 1160WL-malli: http://www.todocoleccion.net/luxor-radio-typ-1160-wl~x22770385 Takalevyn tekstistä tiiraamalla näkyy myös putket. -Jouko Edit: Tuo puuttuva tasuriputki on ilmeisesti 25Z6G ja pääteputki voisi olla 25L6EG, se näkyy vähän huonommin. PS. Onhan sinulla suojaerotusmuuntaja, onhan. Muuten on vaarallista tuon yleisvirtakoneen kanssa ja vielä ilman takalevyä.
	« Viimeksi muokattu: 04.02.2011 klo 13:29:01 Kirjoittaja jklaukka »

	IP kirjattu

AriH God Member Poissa SRHS Viestejä: 698 Sijainti: Turku	Re: Tunnistuspyyntö Luxorista Vastaus #3 - 04.02.2011 klo 14:35:28	Tulosta viesti
	Kovasti on tutun näköinen, taitaapi olla mun makkarissa. Ei ole tullut pariin vuoteen kurkistettua taakse, joten voisi olla aika... Voin ottaa kuvan takalevystä ja noista putkista. Kytkistä ei taida olla. Kysy vaan yksityisviestillä, jos joku ihmetyttää kovasti.. t.Ari


	IP kirjattu

LGL God Member Poissa SRSH Viestejä: 575	Re: Tunnistuspyyntö Luxorista Vastaus #4 - 04.02.2011 klo 20:31:38	Tulosta viesti
	Tuo 6V6GT pääteputkena arveluttaa. Putket sarjassa imee 300 mA, mutta 6V6GT vaatii 450. Jos olis kaavio, sais varmaankin selville mistä on kysymys. Täytyy tutkia.... terv LGL


	IP kirjattu

Lasse Nirhamo God Member Poissa SRHS #12 Viestejä: 962 Sijainti: Nurmes	Re: Tunnistuspyyntö Luxorista Vastaus #5 - 04.02.2011 klo 23:15:27	Tulosta viesti

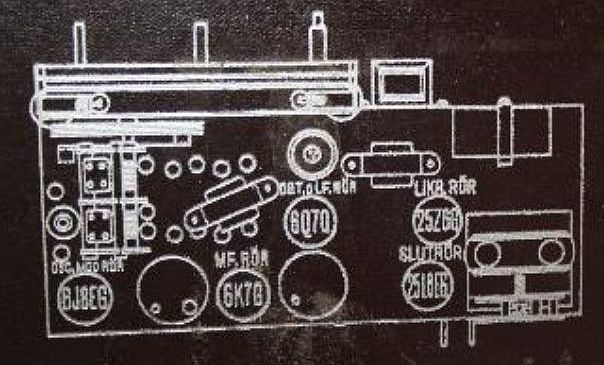

	Kuten edellä Jouko toteaa, putket ovat 25Z6G ja 25L6EG, 300mA hehkulla, sarjassa, yleisvirtakone. Kuvassa on ehkä virhe 6Q7 tyypissä, po 6Q7G, vastaavat eurooppalaiset putket olisivat ECH, EF, EBC, EZ ja EL...

	Putket_001.jpg ( 51 KB \| 0 latausta ) Ystävällisesti Lasse - Radiohistorian parissa jo vuodesta 1951
	IP kirjattu

AriH God Member Poissa SRHS Viestejä: 698 Sijainti: Turku	Re: Tunnistuspyyntö Luxorista Vastaus #6 - 06.02.2011 klo 00:04:14	Tulosta viesti

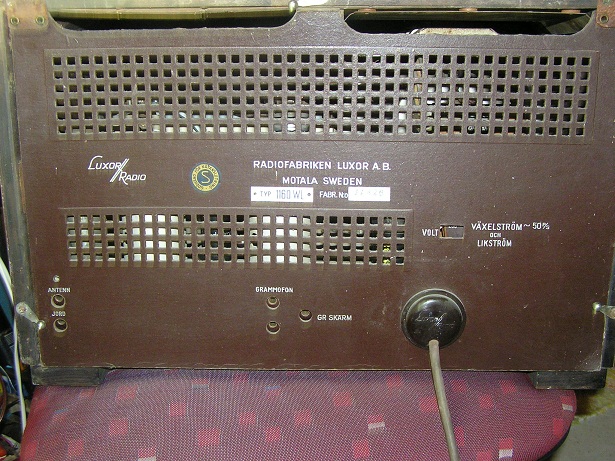

	Minun Luxor1160WL:ssä on kyllä juuri tuo Lassen mainitsema 6Q7G kaaviossakin. Näyttää kyllä hyvin samalta radiolta, mutta tuo pääteputki on minulla kyllä tuo iso alkuperäinen. Olisiko joku vaihtanut sen puuttuvan putken tuon pääteputken tilalle. Radion etupuoli on aivan sama kuin sinun. Olen pitänyt tämän aivan netseellisen koskemattomana, vain pahemmat pölyt siivonnut, koska se on niin hieno ja ilmeisesti aivan alkuperäisessä kunnossa. Chassiksen alle en ole kyllä katsonut. Luultavasti sen saisi toimimaan vain lyytit vaihtamalla, mutten raaski. Aiemmin ei ole pistänyt missään silmään, että laitteen sarjanumerokin olisi painettu maalilla putkiin!!! Ne on ainakin alkuperäisiä. Onkohan se kuinkakin yleistä noissa wanhoissa vehkeissä <40-luku. Laitan mukaan kuvat takalevystä, chassiksesta ja putkikaaviosta. T.Ari

	IP kirjattu

AriH God Member Poissa SRHS Viestejä: 698 Sijainti: Turku	Re: Tunnistuspyyntö Luxorista Vastaus #7 - 06.02.2011 klo 00:06:31	Tulosta viesti

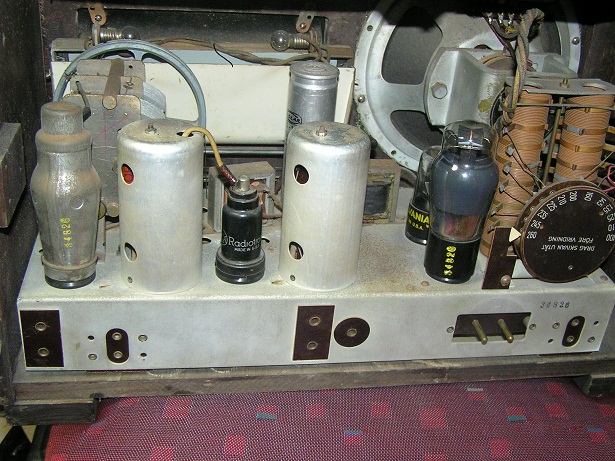

	ja sisukset

	IP kirjattu

AriH God Member Poissa SRHS Viestejä: 698 Sijainti: Turku	Re: Tunnistuspyyntö Luxorista Vastaus #8 - 06.02.2011 klo 00:08:32	Tulosta viesti

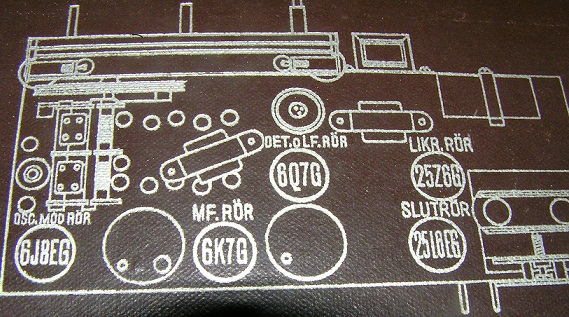

	sekä takaseinän putkikaavio

	IP kirjattu

Voltsu Ex-jäsen	Re: Tunnistuspyyntö Luxorista Vastaus #9 - 07.02.2011 klo 15:02:18	Tulosta viesti
	Hei! Kiitos kaikille kyselyyni vastanneille. Kävin 1960-luvun lopulla Pohjois-Karjalan keskusammattikoulussa radio/TV-asentajalinjan. Sen jälkeen olen ollut yli 40 vuotta täysin muissa hommissa. Hämmästyttävän hyvin putkitekniikka näyttää kuitenkin palautuvan mieleen. Ja Otto Limannin Radioteknikka on tallessa.Tavoite on näillä eväillä saada Luxor kuntoon. Luulen sen onnistuvan, jos st- ja välitaajuuspiirien viritykset ovat kunnossa. Eka tavoite on saada putket hehkumaan. Tavoitteeseen pääsemistä nopeuttaisi tietenkin kytkentäkaavio. t. Vesa V


	IP kirjattu

Timo Haveri God Member Poissa Viestejä: 2962 Sijainti: Parkano	Re: Tunnistuspyyntö Luxorista Vastaus #10 - 07.02.2011 klo 15:10:48	Tulosta viesti
	Lainaus: Eka tavoite on saada putket hehkumaan. Jos yksi putki puuttuu niin loputkaan eivät hehku, koska ne ovat kytketty sarjaan (yleisvirtakone). Eli ensimmäinen tavoite voisi paremminkin olla puuttuvan putken hankkiminen... Timo


	WWW IP kirjattu

Voltsu Ex-jäsen	Re: Tunnistuspyyntö Luxorista Vastaus #11 - 08.02.2011 klo 07:27:55	Tulosta viesti
	Joo, tottakai putket pitää ensin olla paikallaan. Niitä näyttää onneksi olevan aika hyvin saatavana. Minulla on myös käytettävissäni melko hyvät mittalaitteet (suojaerotusmuuntaja mukaan luettuna). t. Vesa V
