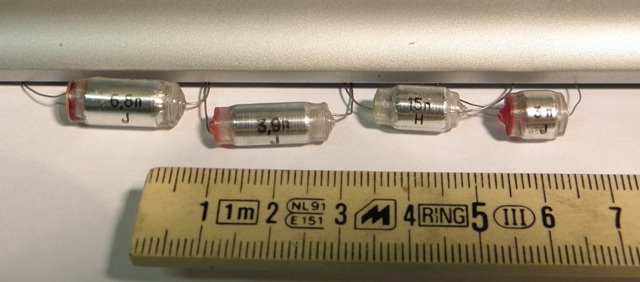

Tuossa kuvassa muutama Styroflex konkka joista löytyy vain kapasitanssi- ja toleranssimerkintä.
Muita merkintöjä konkissa ei ole.
Ostin näitä laatikollisen ja näille olis käyttöä kunhan vain tietäis jännitekeston.
Itse arvelisin sen olevan jotain 100V luokkaa?

Mitä oikeat tietäjät sanoo?

Kiitos Lasse.

Nyt näille tuli käyttöä.
Kapasitanssi on näissä kaikissa hyvin lähellä annettua arvoa mittausten perusteella.
Oisko tuo väritön 15 nanon konkka 63V?
Läpimitta on sama kuin 3 nanon konkalla ja eriste pitää siten olla ohuempi, ja siitä pienempi jännitekesto.

Sitten vielä toinen kysymys tietäjille:
Voiko Styroflexillä korvata vanhan paperikonkan, esim. pääteasteen kytkentäkondensaattorin?
Meneekö putkivahvistimesta saundi?

Jo vain, olenkin jo korvannut kaikki Concertonin paperikonkat styroflexeillä.
Jostain kumman syystä kaikkien paperikonkkien arvot ovat aivan mettässä.
Kapasitanssi on monissa jopa kymmenkertaistunut tai vieläkin enemmän.
Epäilin jo että mittari näyttää pieleen, mutta kun tarkistin mittarin kapasitanssidekadilla niin pakko on uskoa.

Ois mukava joskus testata ihan käytännössä erilaisia konkkia vaihtokytkimen kautta että onko mitään vaikutusta ääneen tai mittaustuloksiin.

Paperikonkkien vaihto on niitä vakiojuttuja kun vanhoja putkiradioita
entisöi, itsellä on ollut vaikeuksia löytää 500V:n jännitekestoisia styro-
flexejä, noita joita Lassella tuolla on kuvassa, pienempiä jännitteitä on
tarjolla useammassakin paikassa.

Tuosta radiolähetysten tasosta sen verran, kyllä sen pitäisi DIN-normit
täyttää, mutta putkiradiot ovat valmistettuja aikoina jolloin kaikki oli kor-
tilla, joten päätemuuntajien laatu ei ollut ykkösjuttuja niissä olosuhteissa.
Päätemuuntajan vaihdolla luokkaan 100Hz - 15 kHz +/- 1dB voi saada ai-
van uuden soundin putkiradioon.

Edit.... Minulla on käyttämättömiä Philipsin 330yF /25V konkkia, joita mitta-
sin (Escort ELC 31) mittarilla, näyttämä oli 680yf /120Hz:llä ???

Markku

Lainaus:

Vuotavat konkat kannattaa tosiaan vaihtaa. Varsinkin tietyissä kriittisissä paikoissa olevat kuten pääteputken hilan kytkentäkonkka (jota englanniksi kutsutaan nimellä "that capacitor") ja muutkin joiden yli vaikuttaa suurempi jännite. Jos haluaa oikein "hifistellä" niin esim. päätemuuntajan yli kytketyn konkan voi korvata ns. "self-healing" tyypillä joka kestää paremmin mahdollisia jännitepiikkejä, joita kuulemma em. paikassa voi esiintyä. Mm. styroflex tai paperikonkat eivät ole tällaisia mutta "tavalliset" muovieristeiset ovat. En tiedä onko sillä sitten käytännössä miten paljon merkitystä ainakaan jos jännitekestoa on muuten riittävästi (esim. 630 V). Olen nähnyt ko. paikkaan suositeltavan jopa 1000 V konkkia.

Timo
