Helvar Stereophone Melodia on v. 1961 ulkonäöltään uudistettu versio vuoden 1960 Helvar Stereo Melodiasta. Stero-näppäimestä on tällä foorumilla keskusteltu aikaisemminkin.

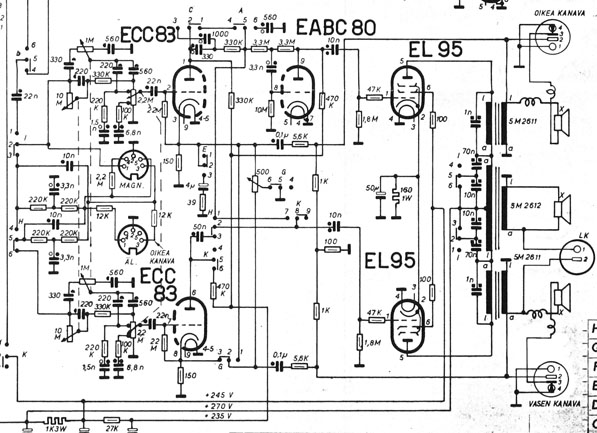

Radiolla voi kuunnelle stereoäänilevyjä käyttämällä kahta apukovaäänistä. Radion omilla kovaäänisillä tulos on jonkinlainen valestereo (pseudostereo). Ohesesta kuvasta asia selvinnee. Sellaista stereovaikutelmaa mihin nykyään on totuttu, tällä radiolla ei ihan saa aikaiseksi apukovaäänisilläkään.
Helvarilla oli aikanaan hyvät suhteet Otavan tietosanakirjojen laatijoihin. Niinpä tämä malli esiintyy 1960-luvun Otavan Ison Tietosanakirjan hakusanan Radiotekniikka kuvissa.
Tekeillä olevan Helvar-CD:n kuvista puuttuu tämä malli. Voitko lähettää siitä kuvat edestä, takaa ja koneistosta. Paluupostissa saat kytkentäkaavion.

Kauko Viitanen

Kuvaussessio on kuulemma huomenna.

T

Hei,
Mulla on hieman pienempi versio Helvarin Stereo Melodiasta:


Vaihdoin kaikki konkat ja sain vahvistinpuolen henkiin. Vastaanotin on mykkä: miltään aaltoalueelta ei kuulu yhtään mitään. Lienee siis putkivika. EF89:ssa vain keskellä putkea pystysuorassa oleva lanka hieman hehkuu.

Onkohan muuten ominaisuus vai vika, että koneen runko on jännitteinen? Mittari näyttää sen ja pistorasian suojamaan välillä 110V!

Löytyyköhän keltään täydellistä kytkentäkaaviota? Niin, ja yksi aaltoaluenappuloista puuttuu.

Jos vahvistinosa toimii, niin seuraavaksi radio-osan kimppuun. Toimiiko AM-alueet?

Jos ei, niin tarkista anodi- ja suojahilajännitteet EF-89 ja ECH-81 putkilla. Aika yleinen vika tässä mallissa on ollut EF-89:n anodijännitettä syöttävä vastus (olikohan tuo 2.2. k, painonäppäimistön ja välijaksomuuntajan välissä), jonka resistanssi karkaa lämpnenemisen seurauksena ja anodijännite putoaa liian alas.

Seuraavaksi sitten ECH-81:n triodiosan anodijännitteen tarkistus. Minkä jälkeen AM-alueelta pitäisi jonkinlaista rutinaa kuulua.

Kun AM-osa toimii, sitten ULA:n kimppuun. ECC85 on todennäköisesti vaihdon tarpeessa, mutta sen vaihto edellyttää ULA-etupään uudelleenviritystä, jotta herkkyys olisi riittävän hyvä

Välitaajuusosan viritys kannattaa tarkistaa myös, jos on tarvittavat mittalaitteet käytettävissä. Helvarin käyttämät välitaajuudet vaihtelivat eri malleissa, oikeat arvot kannattaa varmistaa huolto-ohjeesta.
