Lainaus:

Konkkaremontti kyllä voisi tosiaan olla tarpeen. Olisi pitänyt siitäkin mainita. Tuolla ulapurkissa ei vaan taida olla paperikonkkia, joten ongelman välitön syy lienee jokin muu. Skemaa katsomalla selviää, että ulanäppäin kytkee anodijännitteen ulapurkille. Missään muualla ei näy sellaista piiriä missä pelkkä ulan kytkeminen voisi aiheuttaa liiallisen virrankulutuksen vaikka viallisia komponetteja olisikin. Tämä vain selvennyksenä edellisiin kirjoituksiini.

Timo

Helkaman yleisimmät viat eräissä malleissa löytyvät aluevalitsimen luistien tiimoilta, niissä olevista liikkuvista kytkiin liuskoista. ne ovat näkyvissä koneiston yläpuolella joissakin kokonaan, toisissa osittain. Jos niissä ei synny kunnon kosketusta nupeista painellessa, ei radio myöskään kuulu. Aluksi kannattaa silmämääräisesti tarkistaa niiden kunto, onko jokin niistä poikki tai hapettunut. Jos kaikki näyttää olevan kunnossa, suihkuta hieman jotain tarkkuuspuhdistus spreitä niihin, samalla painellen kytkimiä. Koneen tulee olla tuolloin virraton ja aineen annetaan haihtua hetken ennen käynnistystä
Kyseisiä liuskoja ei kannata juurikaan yrittää väännellä, sillä ne katkeavat hyvin herkästi ja silloin koko radio on käyttökelvoton, sillä siihen kelakeskukseen ei varaosia oteta mistään. Toivotaan nyt, ettei siellä sitä vikaa kuitenkaan ole.

Varovaisuus on viisautta, ei se voltti tapa, vaan amppeeri, sanos vanha Karvinen.

MikkoP kirjoitti 09.09.2010 klo 20:07:48:


Rauhassa ja huolella etukäteen suunnittelemalla. Hutiloiden tulee aina hölmöiltyä. Homma ei ole vaikea eikä mahdoton, joskus tosin varsin haastava. Maltti on se avainsana. Mieti ensin, tee vasta sitten.

MikkoP kirjoitti 09.09.2010 klo 20:07:48:


Esimerkiksi täältä: http://www.uraltone.com/kauppa/index.php?language=fi Hinnat vaihtelevat suuresti sen mukaan mitä tarvitset. Jotkut kannukonkat maksaa jopa 50-60€. Ja toki tähän vaikuttaa myös se miten paljon olet valmis tekemään muutoksia radioon esim. edullisempien osien kanssa (kannujen korvaaminen erillisillä konkilla jne.). Joskus muutokset ovat jopa välttämättömiä, kun riittävän lähelle vastaavaa ei ole enää saatavilla.

MikkoP kirjoitti 09.09.2010 klo 20:07:48:


On, jos ei yhtään tiedä mitä on tekemässä. Kannattaa ottaa se töpseli pois seinästä... Eli maalaisjärjellä pääsee jo pitkälle. Isoihin kondensaattoreihin voi silti jäädä usean sadan voltin jännite hyvin pitkäksi aikaa. Semmoisen saaminen sormille vähintäänkin sattuu s**tanasti (kipu on merkki siitä että on vielä hengissä). Eli kondensaattorit pitää purkaa ja varmistua (aina mittaamalla) ettei niissä ole jännitettä varautuneena. Tämän jälkeen yksi konkka kerrallaan pois ja uutta tilalle. Tarkkana pitää olla että elektrolyytit tulee varmasti oikein päin. Vaha/paperi/piki konkat on siinä mielessä helpompia vaihtaa, ettei niillä ole polariteettia (ennen konkkiin monesti merkittiin rullan ulompi puoli, mutta tätä en ole nähnyt koskaan uusissa osissa). Näiden konkkien vaihdossa hankalin homma on monesti ihan osan fyysinen sijoittelu. Niitä kun voi olla toisten osien alla, kytkentärimojen alla ja ties missä mihin ei kolvia saa menemään. Mutta rauhassa ja tarkasti suunnitellen onnistuu kyllä.

Ehtoota.

Oliskohan tähän mun Helkamaan olemassa kellään mitään kytkentäkaavaa? Tai jotakin muuta kättäpidempää?

Niin ja, jos vaihdan noita konkkia, niin miten tiedän ostaa oikeanlaiset?


Apuja vielä kaipailen.

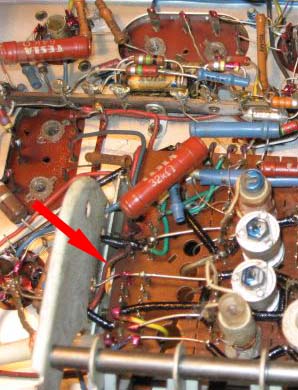

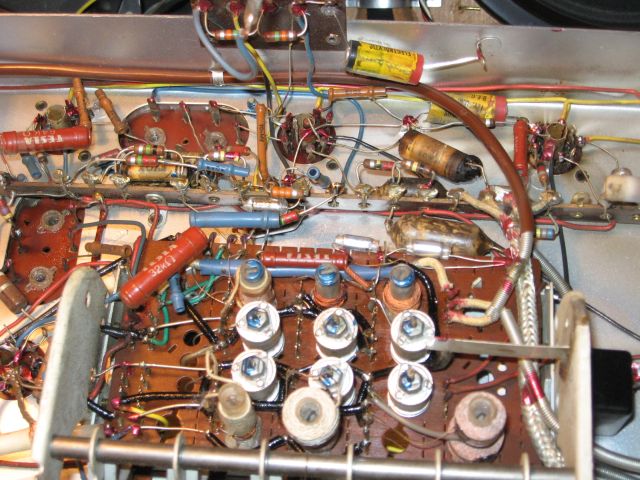

Mitä sanotte tästä kuvasta. Tuossa ainakin yksi hiiltynyt konkka.

Kuvassa oikeahkolla.

Kuinkas tuon ULA purkin nyt saa sitten irti. Pitääkö juotokset sulattaa vai mikä neuvoksi?

Alan hoksata vasta nyt hitaasti, mitä mulle on neuvottu.

Heureka!!!

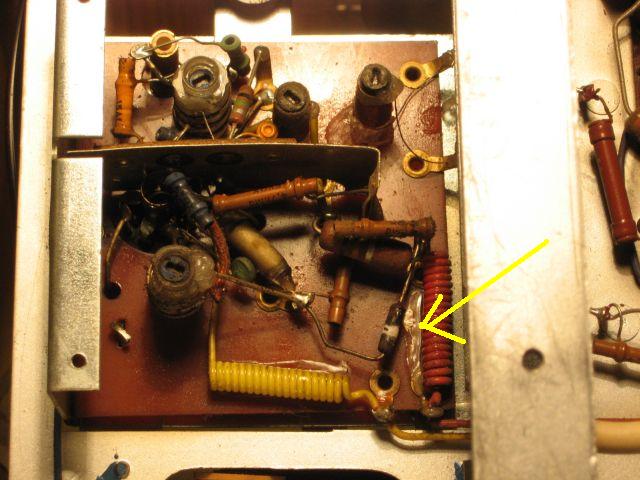

Vikapaikka taisi sittenkin löytyä. Yksi vastus tuolla ULA purkin alla alkoi sätiä. Laitan kuvan hiiltyneestä vastuksesta.



Muoks. Niin oliko se sittenkään vielä se vikapaikka vai oliko tämä jo lisävahinko?

Hyvä, että vikapaikka löytyi! Skemaa katsomalla kärynneen vastuksen on pakko olla R2, jonka arvo on 2.2 kilo-ohmia. Putken ECC85 mahdollinen viallisuus tuli jo aiemmin kokeiltua, joten jäljelle jää kaksi vaihtoehtoa. Joko siellä on komponentin jalka vääntynyt niin, että se koskettaa väärään paikkaan (epätodennäköistä, koska komponentit ovat suljetussa kotelossa) tai jokin konkka on oikosulussa. Skema on vähän epäselvä mutta mikäli luin oikein niin R2:n vieressä oleva C22 / 600 pF lienee hyvä ehdokas. Se on se vaaleanruskea vahapötkö keskellä kuvaa. Skeman mukaan se on "trol.kond." (troletulikondensaattori) tai sitten ehkä jopa paperikonkka. Merkinnöistä ei oikein saa selvää. Voit todeta sen viallisuuden irrottamalla sen piiristä ja kokeilemalla savuaako vastus vielä, ellei sitten vastus ole jo katkennut lopullisesti. Jos konkka on kunnolla oikosulussa niin sen voi todeta yleismittarillakin.

Sellainen asia vielä, että ula-purkissa olevien komponenttien paikka ja asento on yleensä hyvin tärkeä. Eli laita uudet komponentit samaan paikkaan ja niiden jalat samaan asentoon kuin vanhojen. Voi myös olla, että tuo 600 pF arvo on enemmän tai vähemmän tarkka joten ihan mitä tahansa konkkaa siihen ei voi laittaa mikäli se on vaihdettava.

Timo
