Helkama putkiradio ei toimi
04.09.2010 klo 22:00:44
Tulosta viesti
Terve!

Olen uusi foorumilla.

Minulla on vanha putkiradio. Helkama hr-ls-stereo hr 766 w. Ostin sen muutama vuosi sitten eräältä radioamatööriltä, toimivana. Radio on ollut mökillä. Muutama vuosi sitten se vaikeni.

Nyt hain radion kotia, ja aloin tutkiskella. Mitään selvää vikaa ei löydy, esim johto poikki tms. Kun virran kytkee alkaa haista palanut sähkö. Onko sieltä putki rikki?

Yhden putken vieressä oli teksti: Philips Miniwatt EL 84.

Tointuuko radio vaihtamalla tuo putki.

Sivun alkuun

IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2962
Sijainti: Parkano
Re: Helkama putkiradio ei toimi
Vastaus #1 - 04.09.2010 klo 23:04:31
Tulosta viesti
Tervetuloa foorumille Hymiö

Jos mitään käryävää komponenttia ei löydy niin palaneen haju voi tulla myös pölyisistä putkista. Pieni putsaus silloin tällöin ei liene pahitteeksi. Varmista myös ettei käry tule verkkomuuntajasta.

Oletan, että Ula-alue on vaiennut? Entä muut alueet: lyhyet, keskipitkät ja pitkät? Kuuluuko hurinaa kun levysoitinasento on valittuna ja kosket sormella levysoitinliitäntää radion takana? Kuuluuko yleensä mitään? Hehkuuko virityssilmä vihreänä edes heikosti (tarkista hämärässä)?

Putkien vaihto sokkona ei välttämättä ole paras ratkaisu vianetsintään. Kun vastaat noihin yllä oleviin kysymyksiin niin vikaa voi pystyä haarukoimaan vähän tarkemmin. Voi se olla putkikin mutta muita yhtä todennäköisiä vikapaikkoja löytyy myös.

Jos osaat niin kannattaa myös tarkistaa onko sulake oikean arvoinen eikä esim. korvattu rautanaulalla. Samalla voit vaihtaa jännitteenvalitsimen 240 voltin asentoon ellei se ole jo. Tosin nuo asiat pitäisi varmaan olla jo kunnossa jos kerran hankit radion asiantuntijalta.

Timo

Sivun alkuun
WWW
IP kirjattu

MikkoP
YaBB Newbies
*
Poissa



Viestejä: 16
Sijainti: ep
Re: Helkama putkiradio ei toimi
Vastaus #2 - 04.09.2010 klo 23:27:44
Tulosta viesti
Vihreä hehkuu selvästi muilla paitsi levysoitin ja ula asenoissa. Hurinaa kuuluu ula asennossa.

Ei oikein muuta kuulu.

Vaihdoin sulakkeen paikkaa, nyt 240 V.

Muoks. Kyllä pientä hurinaa kuuluu myös muilla kuin vain ULA asennossa, mutta on vaimeampaa.

Sivun alkuun

IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2962
Sijainti: Parkano
Re: Helkama putkiradio ei toimi
Vastaus #3 - 04.09.2010 klo 23:47:23
Tulosta viesti
MikkoP kirjoitti 04.09.2010 klo 23:27:44:
Vihreä hehkuu selvästi muilla paitsi levysoitin ja ula asenoissa. Hurinaa kuuluu ula asennossa.

Virityssilmän kuuluu sammua levysoitinasennossa tässä radiomallissa mutta jos silmä sammuu ula-asennossa niin jossain ula-alueella lienee oikosulku joka kuormittaa anodivirtapiiriä niin, että jännite putoaa ja putki lakkaa hehkumasta. Älä käytä radiota ula-asennossa ennen kuin selviää lisää ettei mitään hajoa enempää!

Oaatko tehdä mittauksia yleismittarilla?

Jos haluat kytkentäkaavion niin voin lähettää.

Timo

Sivun alkuun
WWW
IP kirjattu

Jukka Rajala
God Member
*****
Poissa


SRHS

Viestejä: 1466
Sijainti: Helsinki
Re: Helkama putkiradio ei toimi
Vastaus #4 - 04.09.2010 klo 23:48:15
Tulosta viesti
MikkoP kirjoitti 04.09.2010 klo 23:27:44:
Vihreä hehkuu selvästi muilla paitsi levysoitin ja ula asenoissa. Hurinaa kuuluu ula asennossa.

Ei oikein muuta kuulu.

Vaihdoin sulakkeen paikkaa, nyt 240 V.

Muoks. Kyllä pientä hurinaa kuuluu myös muilla kuin vain ULA asennossa, mutta on vaimeampaa.


Jos EM8? vihertää muilla aaltoalueilla mutta ei Ulalla,näppäimistövika?

Sivun alkuun

IP kirjattu

MikkoP
YaBB Newbies
*
Poissa



Viestejä: 16
Sijainti: ep
Re: Helkama putkiradio ei toimi
Vastaus #5 - 04.09.2010 klo 23:51:03
Tulosta viesti
Mulla on jonkinmoinen virtamittari. Mitä mun pitäis tehdä?

Sivun alkuun

IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2962
Sijainti: Parkano
Re: Helkama putkiradio ei toimi
Vastaus #6 - 05.09.2010 klo 00:01:30
Tulosta viesti
MikkoP kirjoitti 04.09.2010 klo 23:51:03:
Mulla on jonkinmoinen virtamittari. Mitä mun pitäis tehdä?

Mittaa suurimmalla tasajännitealueella (esim. 600 tai 1000 V) anodijännite esim. suotoelkolta (miinusjohto radion runkoon) sekä ula-alueella (älä pidä kauaa päällä!), että jollain muulla alueella missä viritysilmä toimii. Jos jännite putoaa ula-alueella niin kysessä on oikosulku jos ei niin Jukka oli oikeassa.

Timo

Sivun alkuun
WWW
IP kirjattu

MikkoP
YaBB Newbies
*
Poissa



Viestejä: 16
Sijainti: ep
Re: Helkama putkiradio ei toimi
Vastaus #7 - 05.09.2010 klo 00:15:03
Tulosta viesti
No. Noilla Ka Pa ja La asennoissa mun mittaukset näytti 263 V.

Ula asennossa lukema tippui lukemaan 219 V.


Täytyy kyllä myöntää ettei nää sähköhommat oo mun vahvin alue, mutta tuloksia saatiin  Silmänisku


Mitäs nyt?

Sivun alkuun

IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2962
Sijainti: Parkano
Re: Helkama putkiradio ei toimi
Vastaus #8 - 05.09.2010 klo 10:43:52
Tulosta viesti
MikkoP kirjoitti 05.09.2010 klo 00:15:03:
No. Noilla Ka Pa ja La asennoissa mun mittaukset näytti 263 V.

Ula asennossa lukema tippui lukemaan 219 V.

Ula-alueella jännite on yleensä vähän pienempi kuin muilla alueilla mutta ei noin paljon pienempi. Ei siellä ihan suoraa oikosulkua taida olla mutta jokin tuntuu kuormittavan kuitenkin normaalia enemmän. Mittasithan samasta suotoelkon korvakkeesta molemmilla kerroilla?

Kytkentäkaavion mukaan ula-etupään anodijännite kytkeytyy päälle ainoastaan ula-alueella, joten sieltä voisi lähteä hakemaan vikaa. Katsele näkyykö mitään putken ECC85 kohdalla koneiston alla tai päällä. ECC85 on se putki mikä on kaikkein vasemmanpuoleisin takaa katsoen (myös fyysisesti pienin putkista). Vika ei ehkä ole silmin havaittava vaan saattaa olla esim. oikosulkuun mennyt konkka. Se saattaa aiheuttaa jonkin vastuksen ylikuumenemisen. Tai kokeile vaikka ensin ottaa putki ECC85 irti ja mittaa jännite uudelleen. En tiedä kuinka usein niissä esiintyy oikosulkuja mutta se on ainakin helpoin kokeilla. Osa ula-etupäästä on suojattu peltikuorella johon pitäisi päästä käsiksi pohjan kautta (peltikuori on ruuveilla kiinni). Voi olla, että koneisto täytyy irrottaa.

Timo

Sivun alkuun
WWW
IP kirjattu

MikkoP
YaBB Newbies
*
Poissa



Viestejä: 16
Sijainti: ep
Re: Helkama putkiradio ei toimi
Vastaus #9 - 05.09.2010 klo 14:16:48
Tulosta viesti
En vielä irroittanut koneistoa.

Mutta otin irti sen putken ECC85. Siinä putkessa ei näytä olevan mitään havaittavaa vikaa. Mittasin uudelleen jännitteen ilman tuota putkea. Pa asennossa näytti 270 V ja Ula asennossa 220 V.

Pitääköhän mun vielä ootta se koneisto kokonaan irti?

Sivun alkuun

IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2962
Sijainti: Parkano
Re: Helkama putkiradio ei toimi
Vastaus #10 - 05.09.2010 klo 18:04:21
Tulosta viesti
MikkoP kirjoitti 05.09.2010 klo 14:16:48:
En vielä irroittanut koneistoa.

Mutta otin irti sen putken ECC85. Siinä putkessa ei näytä olevan mitään havaittavaa vikaa. Mittasin uudelleen jännitteen ilman tuota putkea. Pa asennossa näytti 270 V ja Ula asennossa 220 V.

Pitääköhän mun vielä ootta se koneisto kokonaan irti?


Putkessa ei liene vikaa noiden tulosten perusteella. Jos kukaan muu ei keksi mitään parempaa selitystä niin näyttää siltä, että vika on ula-osassa. Täällä oli muistaakseni joskus juttua vastaavasta tapauksesta. Jokin konkka oli ulapurkin sisällä oikosulussa jolloin jännitteet eivät olleet kohdallaan. Koneiston taitaa kyllä joutua ottamaan pois...

Timo

Sivun alkuun
WWW
IP kirjattu

MikkoP
YaBB Newbies
*
Poissa



Viestejä: 16
Sijainti: ep
Re: Helkama putkiradio ei toimi
Vastaus #11 - 05.09.2010 klo 20:34:43
Tulosta viesti

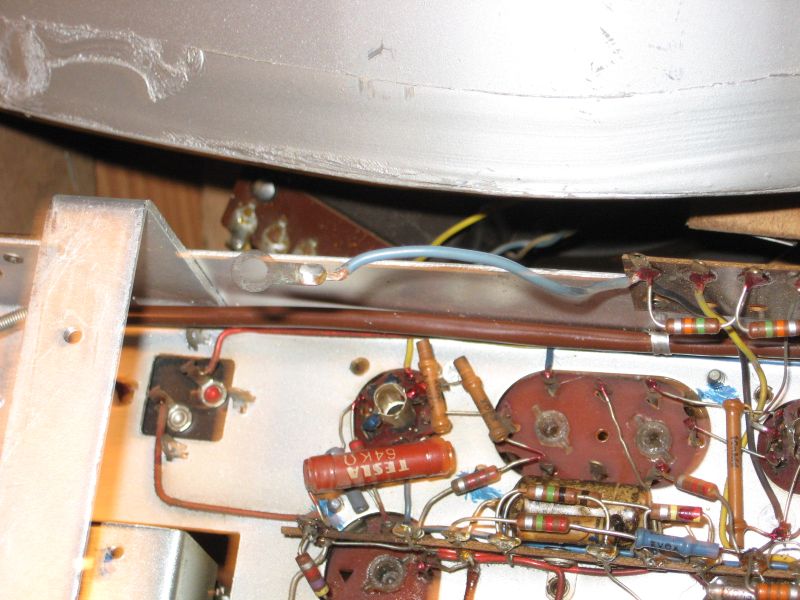

Yksi johto näytti olevan irti. Onkohan se jokin maajohto. Vai mitä virkaa silläon?. Laitan liitteeksi kuvan, jos osaan. Se on tuo sininen johto, jossa on lenkki päässä. En keksi mihin sen pitäis mennä.

Sivun alkuun

IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2962
Sijainti: Parkano
Re: Helkama putkiradio ei toimi
Vastaus #12 - 05.09.2010 klo 21:06:30
Tulosta viesti
Se johto on maajohto ja menee pohjalevyn kiinnitysruuvin alle niin, että se ottaa kiinni pohjalevyssä olevaan metallifolioon. Näin pohjalevykin tulee samaan potentiaaliin radion rungon kanssa. Sen tarkoitus on vähentää mahdollisia hurinoita vaikka ei sillä käytännössä paljon merkitystä ole.

Timo

Sivun alkuun
WWW
IP kirjattu

Jukka Rajala
God Member
*****
Poissa


SRHS

Viestejä: 1466
Sijainti: Helsinki
Re: Helkama putkiradio ei toimi
Vastaus #13 - 05.09.2010 klo 21:43:38
Tulosta viesti
Kuvassa näkyy ainakin yksi haperon näköinen konkka,kelapurkin kohdalla.

Sivun alkuun

IP kirjattu

MikkoP
YaBB Newbies
*
Poissa



Viestejä: 16
Sijainti: ep
Re: Helkama putkiradio ei toimi
Vastaus #14 - 05.09.2010 klo 22:31:19
Tulosta viesti

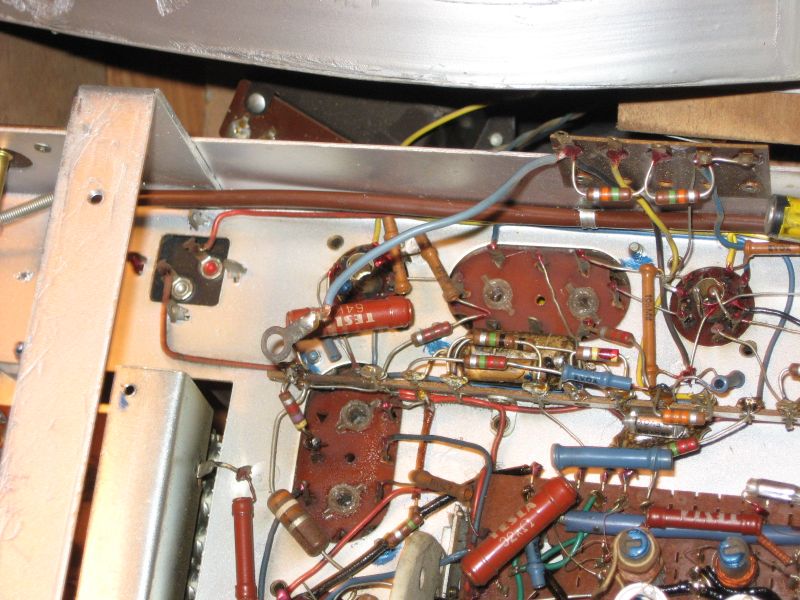

Laitan vielä toisen kuvan.

Tarkoititko tuota ruskeaa mötikkää. Mikä on huonon näköinen. Siinäkö vika on?
