Minulla on tuollainen Luxor Populär, luultavasti 50-60-luvun taitteesta. Tarkempaa tietoa radiosta en ole löytänyt. Takakannessakaan ei lue  sen tarkempaa tyyppiä ( Ulkoisesti radio muistuttaa Saloran Ravenna mallia ). Radion ula-alue ulottuu 108 MHz asti. Yleensä ula loppuu 100 MHz ( tai 104 MHz ). Onko Luxorin radioissa yleisenä käytäntönä ollut jo silloin noin laaja ula, vai onko kysymys vain yksittäisistä malleista.

qwerty kirjoitti 17.07.2010 klo 16:24:15:

---

Tietääkseni Suomessa oli alussa (50-luku) käytössä vain 87.5-100MHz. Alueen yläpää oli käytössä studioon päin, eli reportteriautosta studioon. mm. releointivastaanottimessa (Elite) on 87-108MHz alue juuri tätä asiaa varten. En osaa sanoa milloin nuo laajennukset tuli voimaan. Tuliko ensin 104 ja sen perään 108MHz? 70/80-lukua?

Ruotsalaisissa radioissa on vanhemmissakin jo 104MHz. Näitä olen muutamia "levittänyt" radio Novalle asti. Asteikko ei enään pidä paikkansa, mutta käytännöllisyys on ajanut idealismin edelle, ja radiolle on saatu runsaasti "jatkoaikaa"

Janne

Tuli ajan kohtaiseksi tuon kapean ula alueen levitys. Olisiko QWERTY tai joku muu asiaa tunteva kuvannut lyhyesti miten homma parhaiten tapahtuu. Kyse on parista 60 luvun alun transistori radiosta. Molemmissa ula esiaste hyvin esillä ja myös kytkentäkaaviokin löytyy. Toinen on tämä AGA:

http://www.radiomuseum.org/r/agabaltic_transistor_3420.html

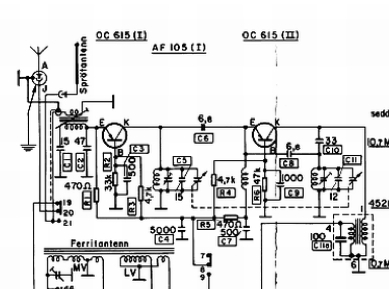

Tässä Ula etusasteen kuva:

pentti

Tuossa esimerkkipiirikaaviossa pitää oskillaattoripiiristä joko kokonaan poistaa tai pienentää kondensaattoria C11 12 pF. Vastaavasti pitää pienentää C5:sta. Varmaan joutuu myös puristamaan pikkuisen kasaan oskillaattorin kelaa että saadaan alarajataajuus taas kohdalleen. Mitään tarkkoja arvoja on mahdoton antaa kun ei tiedetä säätökonkan arvoja saatika piirien hajainduktansseja ja -kapasitansseja jotka ovat aika merkittäviä näillä taajuuksilla.

Mutta periaatteessa suurennetaan Cmax/Cmin -suhdetta, näin saadaan säätöaluekin suuremmaksi. Voipi olla aika kivinen pelto kynnettäväksi ilman kunnon mittalaitteita, voi mennä taajuudet metsäänkin.

Reijo

Homma onnistui Reijon ohjeilla. Sain Ulan menemän siististi 104 MHz saakka.  Vaikka hieman asteikko heittää niin sopivasti molempia päitä muuttelemalla heitto ei ole iso.

pentti
