Aloitin joskus Sekretär 3 radion korjaamisen mutta en saanut sitä valmiiksi kun en saanut ulaa toimimaan. Nyt otin sen jälleen käsittelyyn ja löysin ainakin jotain mistä saattaisi olla apua vian löytämisessä. Oma ymmärrykseni loppuu tässä tapauksessa joten ajattelin kysyä osaisiko joku täällä auttaa.

Vika on seuraavanlainen: Ula-alueella lähetys kuuluu vaikka äänenvoimakkuus on kierretty minimiin. Virityssilmä (UM80) on koko ajan pari milliä aukiasentoon päin miniminäyttämästä. Kun asema on kohdalla, silmä menee vähän kiinni päin (vihreä osuus vähenee) eli päinvastoin kuin normaalisti. Vain voimakkaammat asemat kuuluvat. Kun kosketan ruuvimeisselillä putken UABC80 pinniä nro 2 (diodin D2 anodi), radio toimii normaalisti, asemat kuuluvat hyvin ja viritysputki toimii oikein, vaikkakaan ei kovin herkästi (ei mene lähellekään täyttä näyttämää). Vika lienee siis ula-ilmaisinpiirissä (?). Kaikki paperikonkat + elkot on vaihdettu. Antennina on kunnollinen ula-dipoli jolla kuuluu hyvin muilla radioilla. UABC80:n vaihtaminen ei vaikuta mitään, joten putkessa ei pitäisi olla vikaa. Kyseessä ei myöskään ole kontaktivika koska puupuikolla saa em. pinniä tökkiä vaikka kuinka ilman mitään vaikutusta. Kaikkien muiden putkien paitsi UM84 tilalle olen kokeillut uutta (NOS) putkea. AM-puoli toimii, vaikka viritysputken herkkyydessä ei ole tässäkään tapauksessa hurraamista, mutta laitan sen kehnon antennin piikkiin.

Teippaanko ruuvimeisselin koneiston alle kiinni vai osaako kukaan arvata mikä voisi olla vikana?

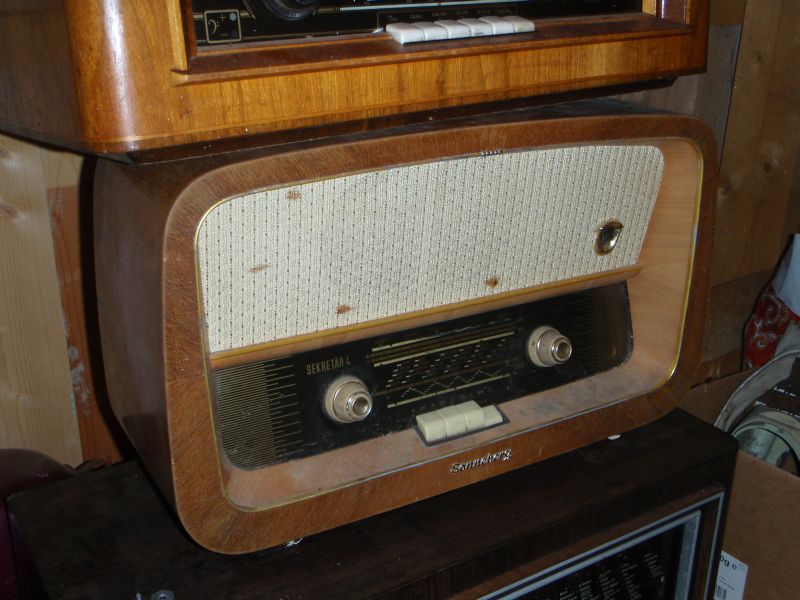

Radio on samanlainen kuin seuraavassa linkissä: http://www.radiomuseum.org/r/stern_sonn_sekretaer_iii_69762gwu_69.html

Skemaa en viitsi tähän laittaa näkyville kun se on otettu RMorgista mutta voin lähettää sen sähköpostilla kiinnostuneille. Osoite on muotoa etunimi.sukunimi@gmail.com (nimi löytyy nimimerkistä).

Jos lataat skeman RMorgista niin se kannattaa ottaa Sekretär 4 radion kohdalta kun siinä on komponenttiarvot näkyvissä (muuten samanlainen): http://www.radiomuseum.org/r/stern_sonn_sekretaer_4_69777_gwu.html

Timo

akenyh kirjoitti 20.12.2008 klo 22:04:15:


Täytyy koittaa varovasti ruuvailla. Osaatko neuvoa mistä tiedän milloin se on vireessä? Entä voiko tämä vika aiheuttaa sen, että ääni kuuluu vaikka volume on nollassa? Signaali varmaan kytkeytyy jotain muuta kautta.

Timo

Jos käytössäsi on 10,7MHz generaattori, niin välitaajuusasteen+ suhdeilmaisimen viritysohje löytyy sieltä RMorgin  Stern-...Sekretär3 sivuilta (samalta, jossa kytentäkaaviokin on).

Ilman 10.7MHz lähetettä on homma tehtävä lähinnä korvakuulolla ja silmäputken avulla. Viritys voi olla hieman hankalaa, mutta jos säädät aseman kohdalleen pitämällä sitä meisseliä siellä putken pin2:ssa, niin oletetaan, että välitaajuus on suurin piirtein kohdallaan. Ilmeisesti välitaajuusosa on muuten kunnossa ja viritys kohdallaan, kun "meisselillä" tuli hyvä ääni.  Mikäli kysessä on pienehkö sivuunviritys, jonka "ruuvimeisselin kapasitanssi" korjasi, voisit kokeilla kytkeä ilmaisinpurkin pinnien  8 ja 4 väliin pienen säädettävän trimmerikondensaattorin esim max 20pF ja hakea tällä sen meisselituloksen ?. (Pieni trimmeri syntyy tarvittaessa yhteekiedotuista eristetyistä kytkentälanganpätkistäkin.)
Ennen kelaan koskemista kanttaa avata kelpurkki ja selvittää kumpi keloista on UBF:n anodipiirissä ja kumpi U(A)B(C):hen kytketty. Samalla voit tarkistaa näkyykö suhdeilmaisimen 50pF kondensaattorissa jotakin, juotosvika tms.
Kelaruuvi voi olla lukittu vahalla tai jollakin muulla tavalla, joten sen väkinäinen kiertäminen voi sen osittain murtaa. Jos lisäkapasitanssilla viritys korjaantui, ei (lukittuun)kelaan vältämättä kannata koskea. Metallimeisseli saatta vaikuttaa kelan viritykseen kelaruuvia kierrettäessä.

Miksi sitten ääni kuuluu voim.potikan minimissä? En osaa sanoa muuta kuin, että potikan alapäässä on vastus (katso kaavio).

HUOM. Yleisvirtavastaanotin --> käytä SUOJAMUUNTAJAA.

terv. Åke

PS. Huomasin, että olit jo täydentänyt kertomustasi ennekuin lähetin tämän kommentin. Olisko suhdeilmaisimen kelaa "viritetty" aiemmin pois kohdaltaa, kun kierroksia tarvittiin niin runsaasti tai sitten 50pF on viallinen.

Åke

Päivitetään tämäkin. Sain vihdoin radion kuntoon. Herkkyyden yms. puute korjaantui välitaajuuspurkkien virityksellä. Vinkuminen on kokonaan toinen vika mikä luultavasti (?) johtuu huonosta häiriönsuojauksesta ula-osassa josta pääsee radiotaajuuksisia häiriöitä kytkeytymään takaisin antenniin. En tiedä onko jokin maadoitus tms. pettänyt mutta en löytänyt ula-osasta mitään silminnähtävää vikaa. Radio toimii kun sisäisen ula-dipolin laittaa niin, että toinen pinni tulee toiseen ula-antennipistokkeeseen ja toinen AM-pistokkeeseen. Reikien väli on hieman pitempi ja huomasin että ula-antennin pinnit ovat taipuneet, joten sama vika on ilmeisesti ollut ennen kuin radio tuli minulle ja se on "korjattu" samalla tavalla. Toisinaan kun veivaa ula-viritystä päästä päähän, niin siellä on vinkuvia kohtia ja joskus tuntuu kuin jokin "menisi jumiin" ja asemia ei löydy ennen kuin antennia liikauttaa. Tämä ei kyllä juurikaan haittaa normaalia käyttöä. Onko kukaan muu huomannut samaa Sekretärissään tai jossain muussa mallissa?

Timo

Liekö Sekretärin skemassa merkitty tuo mahdollinen Eeron mainitsema metallinen suoja jonkun putken kohdalla ympäröivällä katkoviivalla? Joskus nämä suojaukset on kadonneet putkenvaihdon yhteydessä kun ei ole ymmärretty sen tarkoitusta.

**poikkitieteellinen selitys ongelmalle***
Ellei siinä ole itä-blokin radiona sisäänrakennettu häiriölähetin joka on estänyt länsimaisen hapatuksen kuuntelun ..?

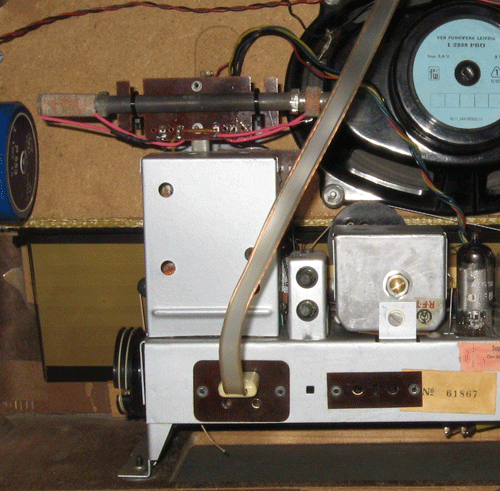

Puuttuuko kuvassa olevasta etuasteesta metallikotelo? Eli onko se poissa kuvas- vai huoltosyistä? Mikä on tuo toinen putki tuossa UCC85:n alla eli onko se UCH81 eli ulalla oleva ensimmäinen välitaajuusputki? Tuo UCC85:n suojakotelo näyttää asialliselta. Yleensäkin tuollaisten koteloiden maadoituskarva tai -liuska tulee olla mahdollisimman lyhyt ja yhdistää paikkaan jonne ao. putken muutkin maat on kasattu. Muutoin kotelo voi johtonsa kanssa toimia ula-alueella vaikka rinnakkaisresonanssipiirinä ollen myös värähtelyn synnyttäjän roolissa.

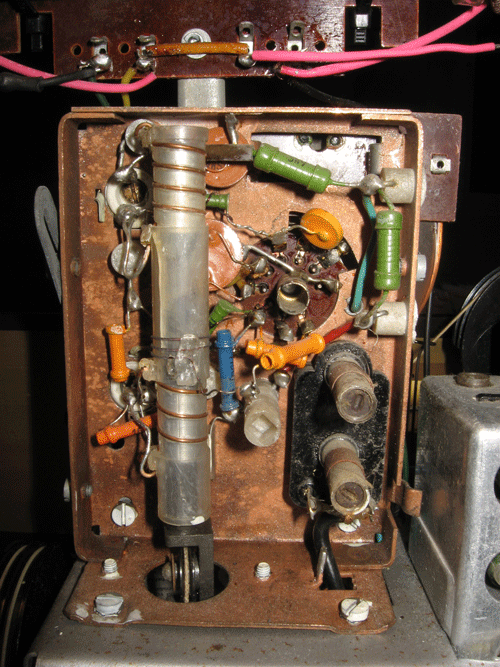

Tässä vielä kuva ulapurkista ilman suojakantta.

Lainaus:

Laitoin yksityisviestin.

t: Timo
