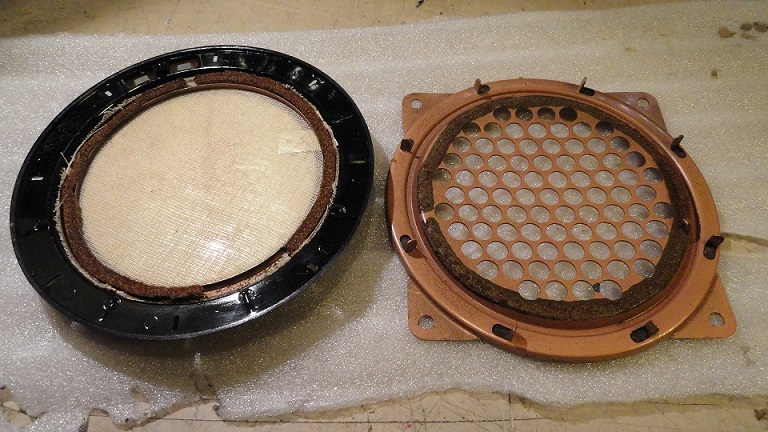

Hei.Kyseisestä kaiuttimesta ei ole kokemusta mutta olen pari elektrostaatti kauiutinta aukaissut (Telefunken Gavotte) ja molemmissa on ollut sellainen ongelma että kaiuttimen sisällä sellainen vaahtomuovi reunus jonka tarkoitus on ilmeisesti pitää paketin tiukkana,on ollut murusina.Yhdessä oli johto irronnut juotoksestaan ja pätki sen takia.Sopivan paksuisesta vaahtomuovista askartelemalla uusi reunus,sellainen paksuus että se juuri kiristää osat.Tämä on yleensä äänen kirkastanut.Avaamisessa kannattaa edetä varovasti ettei osat lohkeile.Telefunkenin kaiutin oli erinäköinen mutta toiminta periaate lienee kai sama.

Näemmä tässäkin vika oli sitten yhden johdon murtunut juotos. Kun juotin tuon uudelleen, niin pätkiminen loppui.

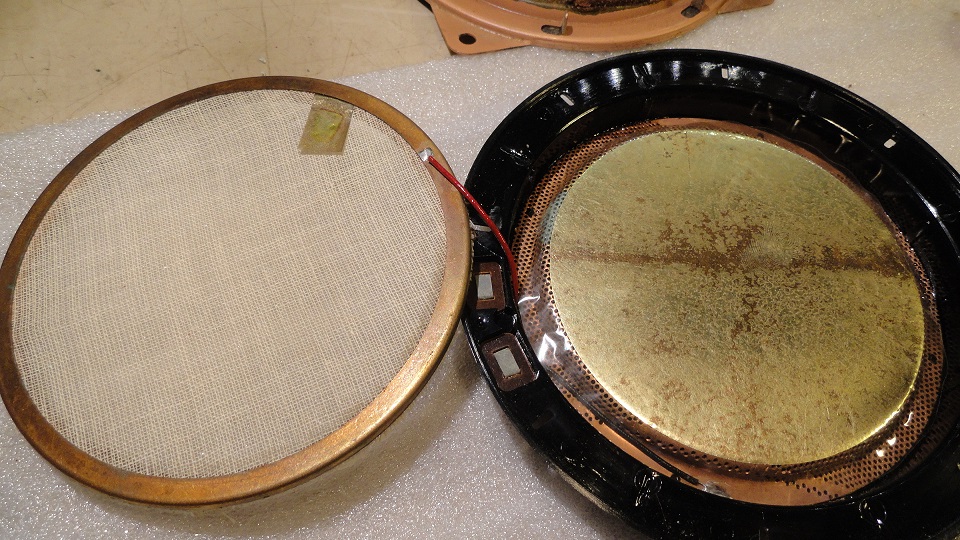

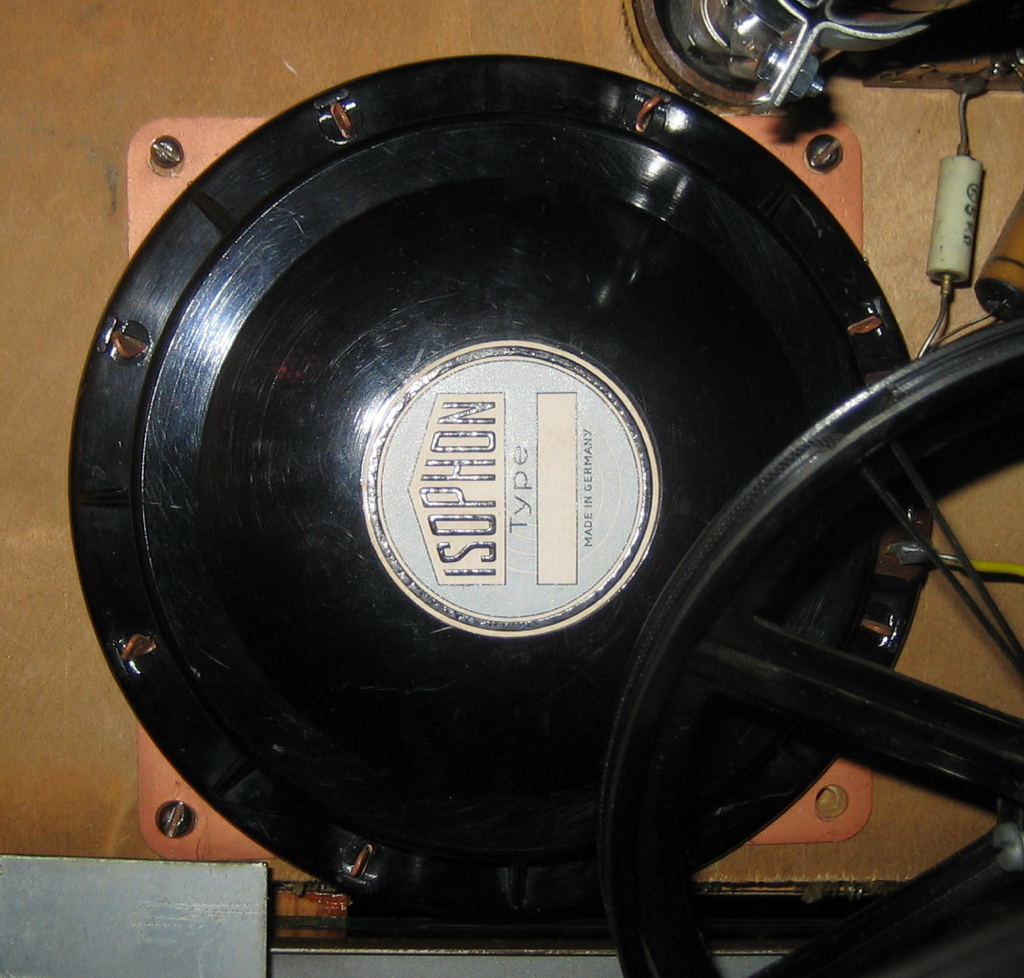

Minullakin on mykkä  samanlainen Isophon diskantti.  Syötin siihen dc'tä 6,8Kohm vastuksen kautta 250V  ja samaan kaiuttimen + nastaan 20nf konkan kautta 1Khz signaalia 50Vpp.  Kuului todella hiljaa.  Taitaa siis olla rikki?  Ennenkuin alan vaihtamaan eristettä (joka tuntui olevan suht joustava) olisi kiva teitää miten tuon yleensäkkään tulisi toimia? Ohessa kuva avattuna.  se peltilevykö siellä värähtelee?

Yleinen elektrostaattisen kaiuttimen periaate: kaksi jäykkää staattoria, metallia tms, keskellä jostakin hengettömästä materiaalista tehty osittain johtaja kalvo. Staattoreihin johdetaan vuorovaiheinen audiosignaali ja kalvoon suuri tasajännite. Kalvo liikkuu staattoreiden ohjauksesta.

Näissä vanhoissa disuissa on vain yksi staattori, reikäinen metallilevy ja se pysyy paikoillaan. Ohut kalvo liikkuu.

Kalvolle pitää jättää jonkunlainen liikevara mutta kalvo täytyy olla eristetty  ympäristöstä.

Nämä periaatteet kun toteutuvat niin ääntä syntyy.

Tuon harson siis ei kuulu olla tuossa kalvossa mitenkään kiinni. Tuo harso-osassa oleva liuska kuitenkin pitäisi ottaa kalvon metallipintaan kiinni. Omassani muistaakseni tuota varovasti koetin puhdistaa isopropanoliin kastetulla pumpulipuikola (kokeile kuitenkin varovasti miten aine reagoi tuohon).

Tuo vaahtomuovireunus on kuitenkin vaihtokunnossa. Bilteman tiivistelista on tuohon hyvää, mutta sen pitää olla kuitenkin sitä kaikkein kevyintä foam-tyyppiä.
Jollet löydä, niin minulla on sitä tuossa rulla ja voin lahjoittaa pätkän.

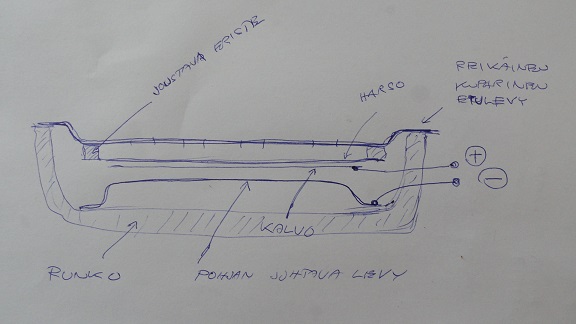

Jos katsot kalvoa, niin sehän on sähköä johtamatonta ainetta ja sen yläpuolella (kuvan mukaan katsottuna) on ohut metallipinnoite. Kyllähän siihen jokin varaus muodostuu ja kyllä se sähkökentän muuttuessa johonkin suuntaan liikkuu vaikka väillä olisikin kiinni pohjalevyssäkin.

Mikään lineaalinen tuollainen yksipuolisella staattorilla varustettu kaiutin ei kai ole.

pekmatval kirjoitti 16.09.2018 klo 21:08:14:


Tässä on Wikipedia, jos kiinnostaa:

https://en.wikipedia.org/wiki/Electrostatic_loudspeaker
