Näillä eteneekin, huomenna taidan alkaa käymään listaa läpi että mitä on vaihtokunnossa. Jännässä paikassa tuossa kyllä asteikon taustavalot, molemmat kärähtäneet ja kumpaakaan ei saa vaihdettua ilman koneiston irroitusta. Mutta eipä tuo iso homma ole irrotella neljää ruuvia ja nuppeja, että saa hieman valoa tuohon asteikkoon.

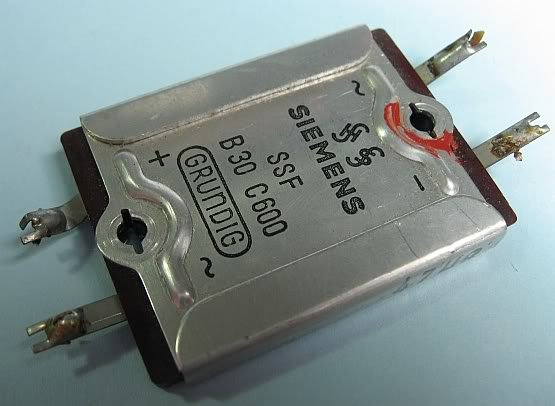

Hei, Tässä on kolme kuvaa, yksi on tasasuuntaajasta, johon aaltomerkillä merkittyihin liittimiin tulee verkkomuuntajalta vaihtosähköjännite ja + sekä - navoista syötetään radioon anodijännitteet.

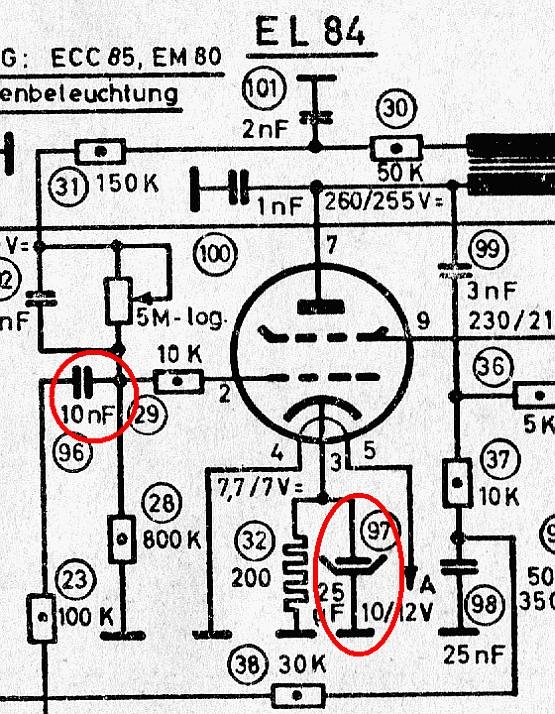

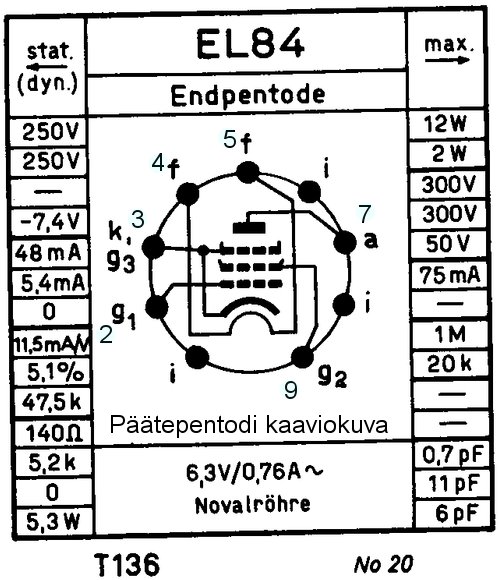

Putkikuvat ovat sama kun sinun radion pääteputki. Siinä hehkujännite (vaihtovirta) tuodaan putkikannalle liittimiin 4 ja 5. Hila on 2 (g1) ja toinen hila on 9 (g2), kolmas hila on tässä putkessa yhdistetty katodiin 3 (k, g3) putken sisällä. Kuvassa EL84a on katodijännitteeksi merkitty 7 - 7,7 V= (tasajännitettä) jos kaikki on kunnossa. sen jännitteen voi mitata kuvan kondensaattorin navoilta. Anodijännitteen voit mitata putkikannalta liittimeltä 7 (a) ja rungon väliltä Tässä kuvassa se on 260 V). Sun radiossa voi olla enemmän. Putkikanta on esitetty siten kun katsot radiota komponenttipuolelta (alapuolelta) ja numerointi kiertää myötäpäivää (myös kossu aukee myötäpäivään). Kuva EL84b olen lisännyt kytkentäpisteiden numerot ja siinä on myös noista toiminoista lyhenteet a= anodi, k= katodi, f= hehkut.
Tässä tapauksessa kannattaa ensin selvittää radion jännitteitä ja sen perusteella tehdä päätös mitä osia tulee vaihtoon.
Työjärjestys olisi: verkko-osa, audio eli vahvistin-osa ja viimeksi ularadio-osa sekä muut aaltoalueet. viritysputken vuoro tulee viimeisimpänä mun mielestä. Tasuri tulee seuraavaan viestiin. t. // Jukka
t. Jukka

Kokeilin irrotella nuppeja noiden taustavalojen vaihtoa varten ja onkin vähän ruostunu noi ruuvit joilla noi on kiinni.

Hurinaa tuosta kyllä kuuluu, mutta eipä muuta.

Moi, No ainakin pääteputken anodijännite on olemassa ja se ei estä radion toimintaa. Jos katodijännite on 0 V, niin kondensaattori on vaihtokunnossa ja tai vastus poikki. Viestissä "Vastaus #17" on punaisella ympyröity ne osat jotka täytyy tarkistaa ja vaihtaa (eli kaksi konkkaa ja vastus, muista laittaa elektrolyyttikondensaattori oikein päin). Sitten tarvii mittaustietoa enemmän jotta voidaan auttaa, esimerkiksi ne jännitteet sieltä sinisellä pisteellä merkatulta konkalta (verkko-osan elektrolyyttikondensaattori) - kaksi eri arvoa (runkoa vasten mitattuna). Jos toinen näyttää 0 V on vastus R30 poikki, kondensaattori oikosulussa tai johdotuksessa vikaa, koska tuota kautta syötetään muut anodijännitteet.
t. Jukka
PS. Minä en ole koskaan nähnyt tuota radiota luonnossa, joten olen sen tiedon varassa mitä sinulta tulee.

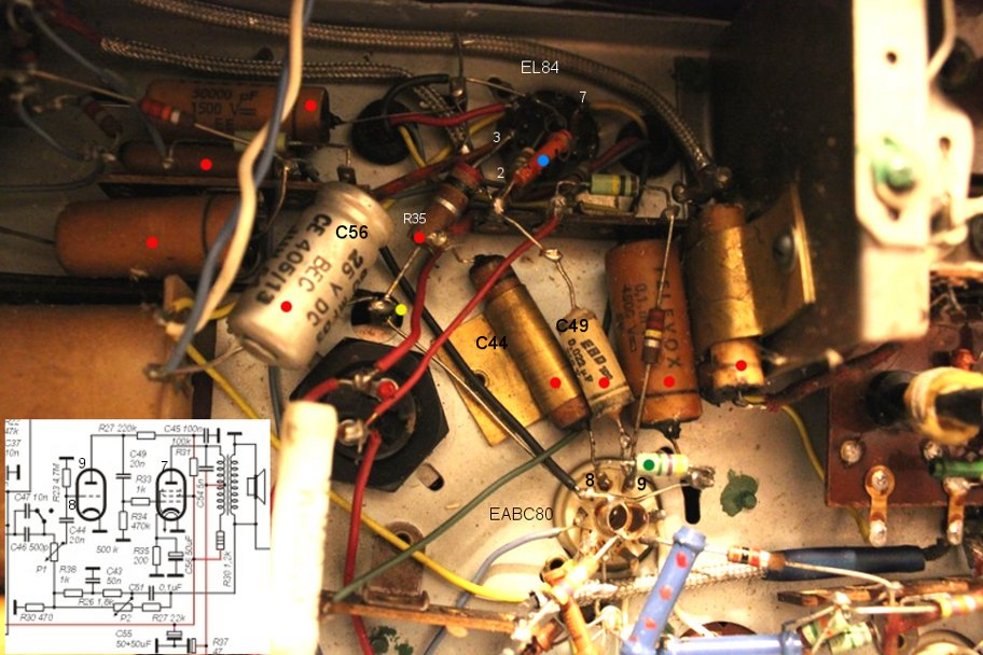

Otin lähikuvan tuosta EL84 kohdilta pohjasta ja tarkempi kuva konkista ja muusta tingentangelista ja tilpehööristä tuossa ympärillä. Nuo sininen ja valkonen kaapeli kun tuosta lähtee on radion valot, jotka on normaalit ajan 6.3v 0.3A... tai oli, molemmat niin mustia kun lamppu vaan palaneenakin pääsee.
Lisäys: mittasin tuon konkan jonka pohja näkyy alapuolelle, kuvaa katsoen ylempi liitin 253V ja alempi 225V.

VjpA kirjoitti 30.11.2012 klo 19:35:21:

Täytyy tuossa ensiviikolla alkaa kasaamaan palikkata tuota puupönttöä varten jos saisi jopa laitteen sisältä jenkkaa kuulumaan
Yllättävän hyvin tilaa tuon huoltoluukun alla kun ajattelee ettei tuosta puutu kuin pohjan huoltoluukku, sen suhteen kummastuttaa että asteikon valojen vaihto tarvitsee koneiston irrottamisen kun muut huoltotoimenpiteet saa tehtyä huoltoluukun kautta tai takapaneelin irroituksen jälkeen. Noh täytyypä tuohon volumepotikkakin hommata, jäi akseli käteen  Vai mitään hajua miten tuossa se on kiinni tuolla?

EL84 vaihdettu uuteen, ja ääntäkin alkoi kuulumaan kun tinanpätkällä härnäsi levysoittimen liitäntää. Musiikista tosin ei ole tietoa kun jäi ratkaiseva osa käteen volumensäätöpotikasta nuppeineen, josta jo laitoin informaatiota ja osatiedustelua nupeista. Myös EM34 on vaihdettavien listalla jossain välissä, mutta se ei tällä hetkellä ole prioriteetessa kovinkaan korkealla kun pitää laite saada soimaan ensin. Kun olisi heti kokeillut tuo57:n EL84 putkea tuossa... mutta se nyt on jo kokeiltu ja korjattu.
Sitten kun saa volumepuolen kuntoon saa alkaa selvittää muun laitteen yleiskuntoa.
