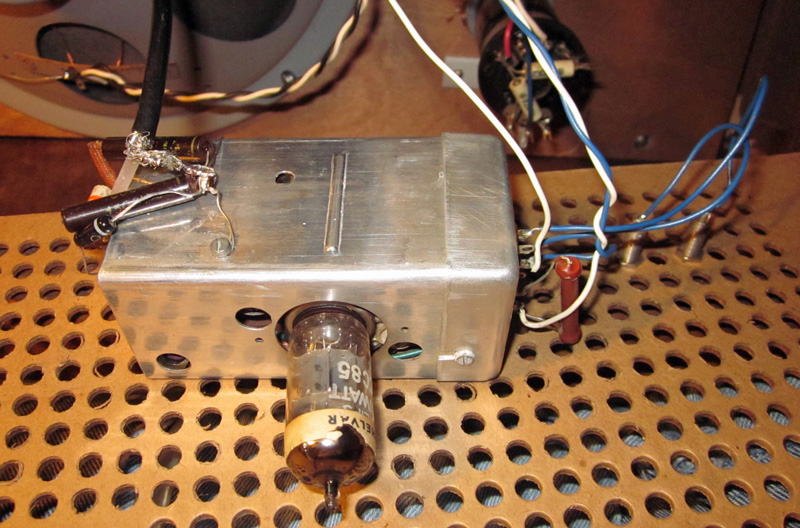

Minua pyydettin katsomaan Salora 950 V radiota. jossa on itsetehty ula-lisälaite (kuva liitteenä). AM kuulemma toimii mutta ula ei. Lisälaite on tavallinen 50-luvun jälkipuoliskon ulapurkki (putkella ECC85), jonka perään on tehty ilmaisu germaniumdiodilla ja parilla konkalla. Diodin jälkeen signaali menee levysoitinliitäntään. Ihmettelin vähän, että miten semmoinen voi toimia kun siitä puuttuu perästä vähintään kaksi vahvistinastetta. Kokeilin pienellä FM-lähettimellä ja toimiihan se ainakin jotenkin. Äänenvoimakkuus täytyy pitää täysillä mutta kyllä sieltä kuuluu jopa ihan riittävällä voimakkuudella. Normaaleja radiokanavia ei kuulu yhtään edes ulkoisella dipoliantennilla.

Millaista suorituskykyä tältä laitteelta voi odottaa? Onko radion täytynyt olla lähellä voimakasta lähetintä silloin kun se oli käytössä? Onko vastaavia laitteita tehty yleisemminkin?

Timo

Lainaus:

Viritysakseli tulee takaseinän läpi. Nuppia siinä ei ole. En tiedä onko ollutkaan. Sen verran kokeilin, että ulapurkki virittyy noin alueelle 92-105 MHz. Sitä ei ole kai ollut tarpeenkaan virittää kattamaan koko ula-aluetta, koska sillä on tietysti kuunneltu vain yhtä asemaa.

Periaatteessa jos lisäisi vahvistusta väliin niin sillä voisi jotain alkaa kuulua mutta taitaa häiriöt yms. kasvaa liian suuriksi.

Timo

Lainaus:

Olen itsekin laittanut semmoisen muutamaan radioon ja nytkin on yksi "ulaboksi" tekeillä yhteen radioon. Todennäköisesti semmoinen täytyy tähänkin värkätä.

Timo

Kuvassa oleva boksi on pelkkä ula-etupää, jolla muodostetaan taajuusmoduloidusta ula-lähetteestä välitaajuus. Sen taajuus on 10,7 MHz tai 6,75 MHz. Välitaajuutta tulee vahvistaa kahdellakin putkella ennenkuin se ilmaistaan taajuusilmaisimella.

Pelkällä diodilla ja parilla konkalla voi ilmaista AM-lähetettä eli amplitudimoduloitua lähetettä. Eli tarvittaisiin signaalin muunto taajuusmoduloidusta signaalista amplitudimoduloiduksi signaaliksi esim. luiskausta käyttäen.

Olisikohan tässä kuitenkin yksinkertainen superregeneratiivinen ULA-lisälaite, joita jonkinverran ULA:n alkuaikoina käytettiin.

Ähtärissä on ollut suuritehoinen lähetin heti ULA:n alkuvuosista alkaen. Ensimmäinen lähetysasema oli parin kilometrin päässä keskustasta vanhan Töysän tien varressa. Myöhemmässä vaihessa valmistui lähetysasema TV:n alilähettimille kauemmaksi Pihlajaveden tien varteen, jonne myös ULA-lähetykset siirtyivät. Itse asiassa oma kiinnostukseni radioihin heräsi aikanaan 70-luvun alkupuolella suhteellisen lähellä tuota mainittua vanhaa ULA-mastoa. Rakentelin erilaisia vastaanottimia, ja tein myös kaksi tai kolme  tämän viestiketjun mukaista kokeilua, jossa ULA-purkin perässä oli suoraan luiskailmaisin.  Lähellä asemaa kenttä oli sen verran hyvä, että ULA kuului dipoli-antennilla kun voimakkuussäädin oli suurella. Luiskailmaisimesta johtuen äänen laatu ei ollut kovin hyvä, mutta hienointa oli se kun sai ULA:n kuulumaan "itse tehdystä" radiosta.

Sitä en tiedä missä määrin tällaisia rakennelmia oli oikeasti käytetty ULA:n alkuvuosina, mutta koska minäkin tämän idean jostain kopioin, luulen että ainakin kokeilukappaleita oli Ähtärissäkin tehty. Voin yrittää kysellä vähän tarkemmin tämän kaltaista radioista kun tie taas vie entisen kotipaikan suuntaan.

Vielä tarkennuksena, että käsitääkseni vain vanhan ULA-aseman aikana Ähtärin keskustassa oli mahdollista saada tällainen radio kuulumaan. Uusi lähetin on niin paljon kauempana, että kenttä jää todennäköisesti liian heikoksi. Tässä ehkä syy miksi keskustelun kohteena oleva radio lakkasi aikanaan kuulumasta.
t. Pekka

Tuossa aiemmin esitin luiskauksen käyttöä signaalimuunnossa. Normaalisti lähetteen nollakohta sijoitetaan päästökaistan keskelle. Muunnossa tuo nollakohta sijoitetaankin päästökaistan jommalle kummalle luiskalle sen puoliväliin. Tällöin FM-lähete muunnetaan AM-lähetteeksi, jolloin se on ilmaistavissa yhdellä diodilla. Siitä ollenee kysymys tässäkin tapauksessa.

Tuo Timon esittämä yhden diodin käyttö suoraan taajuusmoduloidulle signaalille toiminee siten että diodin jälkeisen suodon aikavakio on sopiva taajuuteen verrattuna. Tällöin ilmaisutulos on suoraan äänisignaali eikä tasajännite.

Epäherkkä systeemi tämä kyllä on ollut eli kuuluu sarjaan "tekniset kokeilut" ellei kyseessä ole artikkeleissa mainitut värähdin-ilmaisimet.

Teen radioon uuden ula-lisälaitteen, joten tuo vanha saa jäädä eläkkeelle. Se on hoitanut hommansa aikoinaan mutta nykykäyttöön ei siitä enää ole.

Timo
