Mitähän tästä syntyisi?
http://www.verkkoviestin.fi/harrisa/elektroniikkaa/

Kyseessä on Telesten tekemä vahvistin (keskusradiosta). En omista kajareita ja niiden päätemuuntajia, mutta vahvistimessa on myös 5 ohmin lähtö, jota voisi käyttää (kestäneekö tehoa rittävästi). Jostain syystä vahvistmessa on vain puolikas päätteestä (yksi 4xEL34 pääte) kun taas kytkentäkaaviossa niitä on kaksi kappelissa. Spekseissä tehoa luvataan 160 W mutta ilmeisesti tässä on siis vain puolet siitä.

Sain laitteen lähinnä osiksi mutta en vielä viitsinyt purkaa, jos vaikka siitä sais vähällä työllä kunnon vahvistimen, vaikkapa musiikkikäyttöön. Laitteessa mukana ollut Blaupunkt radio toimii hienosti, mutta vahvistimeen en laittanut vielä virtoja päälle.
Vahvistimessa oli mukana tyylikäs taajusvastekäyrä -testipahvi väliltä 22-22000 Hz.

Erikoinen asia radiossa on se, että se on varustettu steropäätteellä (2 * EL84) mutta tätä ei ole mitenkään hyödynnetty, vaan radio on kytketty yhteen kaiuttimeen ja vahvistimen mono tuloon.

t: Harri

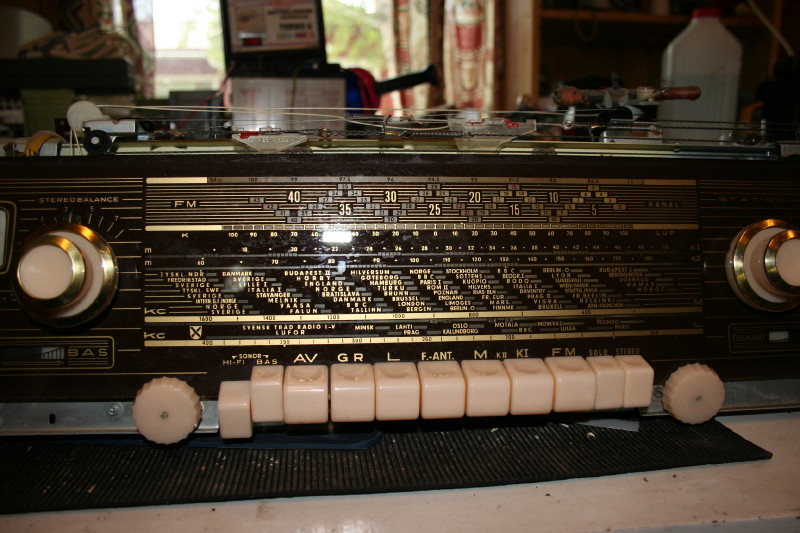

Tässäpä kuva radion etupuolelta. Laitoin tuonne linkin taakse kuvan myös radion takapuolelta ja vahvistimesta. Tuo Blaupunkt radion malli taisi olla 10301 kun taas piirilevyllä oli eri sarjanumero. En löytänyt radiosta mitään kytkistä.

Erikoista, että tähän vahvistimeen on valittu "liian hieno" radio, vai olisiko niin, että steropäätteen monottamisella on haettu jotain muuta etua. Monotus on toteutettu niin, että molemmilta kaiutinlähdöittä on "kuumat" johdot yhdistetty tähän yhteen tarkkailukaiumeen.

Tuo pääteasteiden "monotus" kuvatulla tavalla vaikuttaa aivan kuin kyseessä olisi "sillattu" pääteaste,ts. saadaan suurempi ulostuloteho . Kytkentäkaaviosta saattaisi löytyä toiminnalle kuvaus,eli toimiiko ne vastavaiheessa toisiinsa nähden pienen muutoksen jäljiltä.

Ei tainnut ollakkaan tuo vahvistin ihan romu

Hyvin lähiti pelittämään ja ajoin sen läpi signaaligeneraattorilla ei aaltomuotoja.

Tuossa kuvassa on 2 kHz:n kanttiaaltoa ottettuna ulos 100v linjasta. En tiedä miksi tuo
aaltomuoto ei ole ihan puhdas, vaan että "harja laskee" hieman. Siniaalto tuli puhtaasti läpi.
Voihan olla että en osannut mitata oikein. Pääasia kuitenkin, että vahvistin toimii.

Kun testasit kanttiaallolla, niin syöttikö pääteaste maksimitehon silloin ulos?

Kokeilehan, mitä äänenvärisävyt vaikuttavat kanttiaaltoon.

Heikki M

Lainaus:



Moi.
Kiitoksia hyvistä neuvoista. Vahvistiminen testausta täytyy jatkaa. Vaikuttaa sen verran laadukkaalta laitteelta.
En testannut vielä maksimiteholla. Täytyy rakentaa ensin sopiva keinokuorma. Ajattelin testata myös tuota
tarkkailukaiutinlähtöä suuremmalla teholla. Päätemuuntajan 5ohmin lähdössä näyttää olevan sen paksu käämilanka, että voisi kestää hyvinkin kotikäyttössä tarvittavan tehon.

Millaista keinokuormaa tuohon 100v:n linjaan kannattaa tarjota?

t: Harri
