Tandberg Model 8 (two-track) (Luettu 5942 kertaa)

Roope YaBB Newbies Poissa Viestejä: 2	Tandberg Model 8 (two-track) 28.07.2016 klo 17:30:11	Tulosta viesti

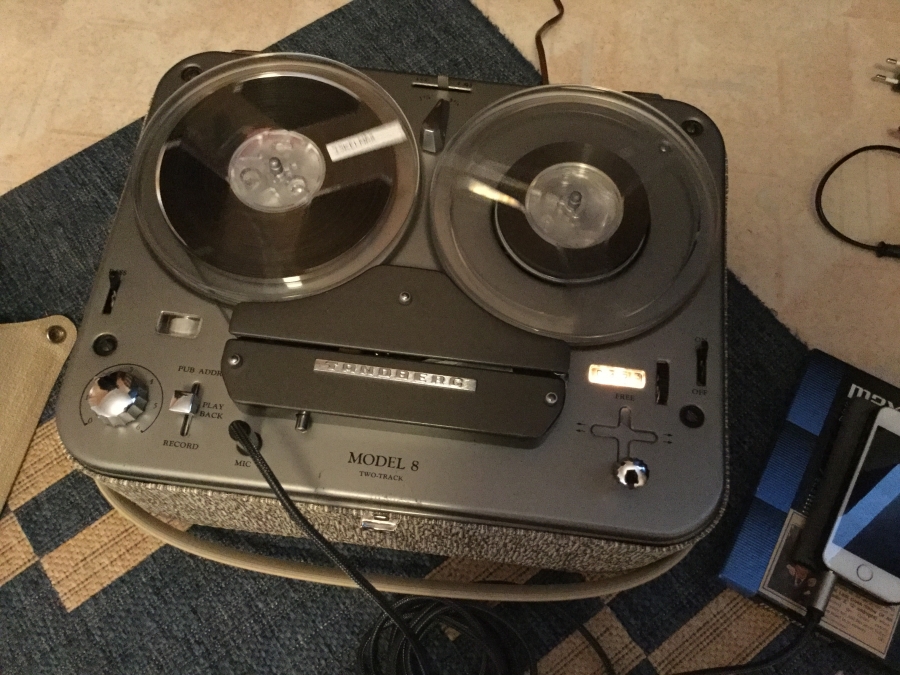

	Hei! Ostin tälläisen Tandberg Model 8 nauhurin hintaan 40€. Oliko hinta mielestänne kohtuullinen. Aluksi oli hieman ongelmia nopeuden kanssa mutta sain sen hoidettua puhdistamalla laitteen läpikotaisesti ja vaihtamalla remmin. Laite on tietääkseni vuodelta 1961 mutta en ole ihan varma? Ainoa ongelma on että, kun yhdistää laitteen ulkoisiin kaiuttimiin musiikki kuuluu rohisten. Olisiko output hapettunut? Miten tämän saisi korjattua? Entä miten saisin pois muiden nappien tohinan? Laite myös lämpenee kovasti ja ääni hiipuu samalla mutta ehkä tämä on vain osa putki elektroniikkaa? Olen aika uusi näiden laitteiden kanssa. Olisi myös hienoa jos voisitte minua viisaammat kertoa lisää tietoa tästä laitteesta.

	IP kirjattu

Jorma Raita God Member Poissa Viestejä: 1681 Sijainti: Helsinki	Re: Tandberg Model 8 (two-track) Vastaus #1 - 28.07.2016 klo 18:57:23	Tulosta viesti
	Tandberg nauhuria malli 8 on Norjan tehtaalla valmistettu vuodesta 1962 alkaen, jatkuen muutaman vuoden. Mallia on valmistettu, sekä 2-urakoneena (TB 82), että 4-urakoneena (TB 84). Suomessa maahantuoja aloitti mainostamaan mallia 8 jo syksyllä 1963 mm. Radio/TV-lehdessä 1963 numero 4 (ilmestyi elo kuussa 1963). Sähkötarkastuslaitoksen hyväksynnän laitemalli sai vasta huhtikuussa 1964. Jotta rahinoita ja rutinoita saa poistettua, tulee kaikki liukukoskettimien pinnat (varsinkin Rec/Play-kytkimen) puhdistaa ja voidella kontaktisrayllä. Myös potikoitten puhdistaminen on tarpeen. Pääteputken ECL86 hila- ja katodikonkkien mahdollinen vuoto tulee mitata. Pääteputkikin saattaa vedellä viimeisiä. Jorma


	IP kirjattu

Jorma Raita God Member Poissa Viestejä: 1681 Sijainti: Helsinki	Re: Tandberg Model 8 (two-track) Vastaus #2 - 28.07.2016 klo 19:13:31	Tulosta viesti
	Katso myös, ettei koneiston kiinnitysruuveja ole kiristetty liian tiukkaan. Mustar ruuvit koneen takanurkissa ja etuosassa, upotettuna kansilevyn läpi. Ruuvien alla on kumityynyt, joiden on tarkoitus löysästi joustaa koneiston ja kotelon välissä. Kansilevyn reunan ja kotelon väliin tulee jäädä selkeä rako. Joillakin on taipumuksena kiristää nuo ruuvit tosi kireälle. Siitä seuraa matalataajuisen jyminän syntyminen ja jopa nauhoittaessa taltioituminen nauhalle. Jorma


	IP kirjattu

Roope YaBB Newbies Poissa Viestejä: 2	Re: Tandberg Model 8 (two-track) Vastaus #3 - 29.07.2016 klo 00:05:41	Tulosta viesti

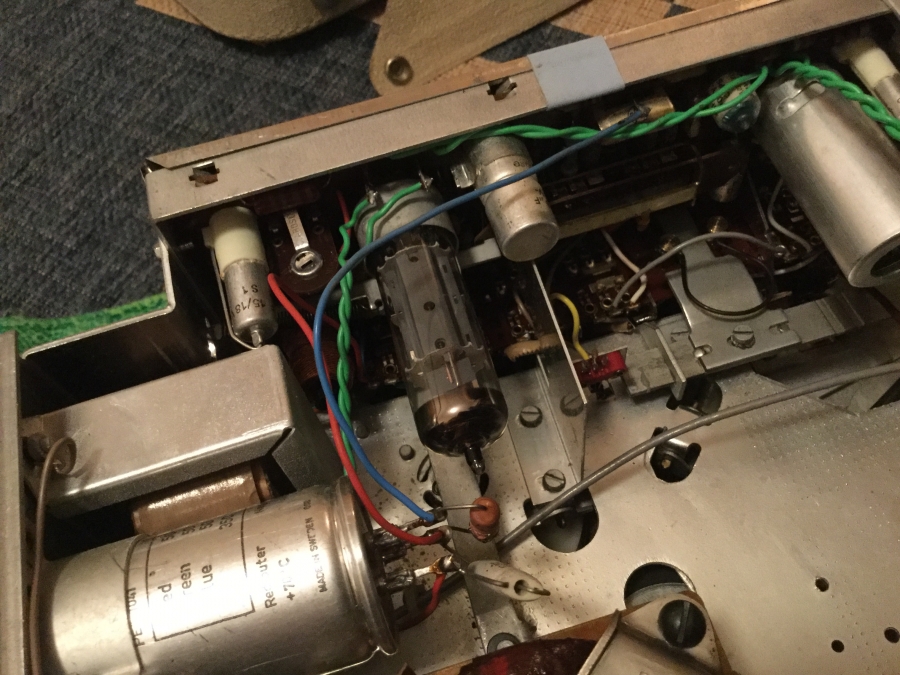

	Kyseisessä kuvassa näkyy nyt ECL86 putki. Mutta missä ovat kyseisen putken hila- ja katodikonkat? Millä voin mitata mahdollisen vuodon?

	IP kirjattu

OH2EO God Member Poissa SRHS Viestejä: 1083	Re: Tandberg Model 8 (two-track) Vastaus #4 - 29.07.2016 klo 09:49:33	Tulosta viesti
	Paras olisi mitata jännite ECL86 pentodiosan katodilta, seitsemäs nasta altapäin myötäpäivään katsottuna. Pitäisi olla kai luokkaa 7 - 8 volttia. Jos on huomattavan paljon suurempi on todennäköistä että hilakonkka vuotaa ja putken virta on liian suuri. Konkkaa ei pysty tuosta kuvasta paikallistamaan, mutta se tulee ECL86 nastaan 8.


	IP kirjattu

kkv God Member Poissa SRSH Viestejä: 1181	Re: Tandberg Model 8 (two-track) Vastaus #5 - 29.07.2016 klo 11:16:09	Tulosta viesti

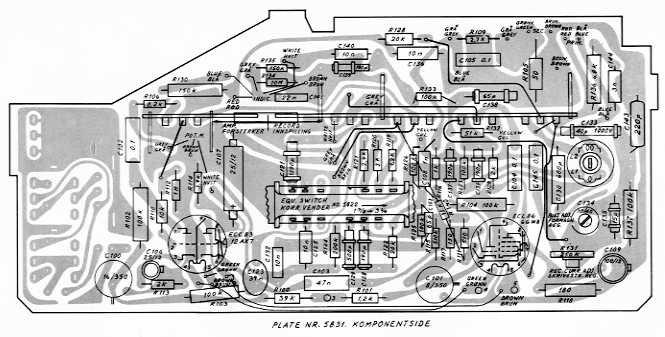

	Hilakondensaattori on oheisessa kuvassa putken ECL86 yläpuolella C104 0,1uF. Sen vieressä on toinen samanlainen. Katodikondensaattori on kuvan oikeassa alareunassa C109 100uF. Kauko Viitanen

	IP kirjattu

RJL God Member Poissa SRHS 612 Viestejä: 2652	Re: Tandberg Model 8 (two-track) Vastaus #6 - 29.07.2016 klo 14:55:48	Tulosta viesti
	Tuossa vahvistin/pääteputkessa ECL86 on testatessa ilmentynyt aika paljon sisäisiä vuotovikoja. Tämä voi aiheuttaa pääteputken toimintapisteen muutoksen ja siten huonontaa äänenlaatua. Ja tämähän ei korjaudu kuin uudella putkella, vian voi todeta OH2EO:n menetelmällä.

	Reijo Liljedahl - SRHS 612 - OH3AVA - SDXL 8092
	IP kirjattu

OH2EO God Member Poissa SRHS Viestejä: 1083	Re: Tandberg Model 8 (two-track) Vastaus #7 - 29.07.2016 klo 15:44:43	Tulosta viesti
	RJL kirjoitti 29.07.2016 klo 14:55:48: Tuossa vahvistin/pääteputkessa ECL86 on testatessa ilmentynyt aika paljon sisäisiä vuotovikoja. Tämä voi aiheuttaa pääteputken toimintapisteen muutoksen ja siten huonontaa äänenlaatua. Ja tämähän ei korjaudu kuin uudella putkella, vian voi todeta OH2EO:n menetelmällä. Tämä putki saattaa tosiaan aiheuttaa ihmeellisiä oireita. Minullekin sattui tapaus, jossa putki toimi kylmänä täydellisesti, mutta viisi minuuttia lämmettyään pientaajuusaste alkoi värähdellä. Putkenvaihdolla korjaantui.


	IP kirjattu

Jorma Raita God Member Poissa Viestejä: 1681 Sijainti: Helsinki	Re: Tandberg Model 8 (two-track) Vastaus #8 - 29.07.2016 klo 17:01:49	Tulosta viesti
	Laitan tähän vielä linkin kytkentäkaavioon. Siitä näkee millaisia jännitteitä pukelta ECL 86 pitäisi löytyä. http://nrhf.no/Katalogark/Tandberg%20TB%208-o.pdf terveisin Jorma


	IP kirjattu

Jyrki Alasentie YaBB Newbies Poissa SRHS nro 276 Viestejä: 48 Sijainti: Nummela	Re: Tandberg Model 8 (two-track) Vastaus #9 - 20.02.2024 klo 02:10:11	Tulosta viesti

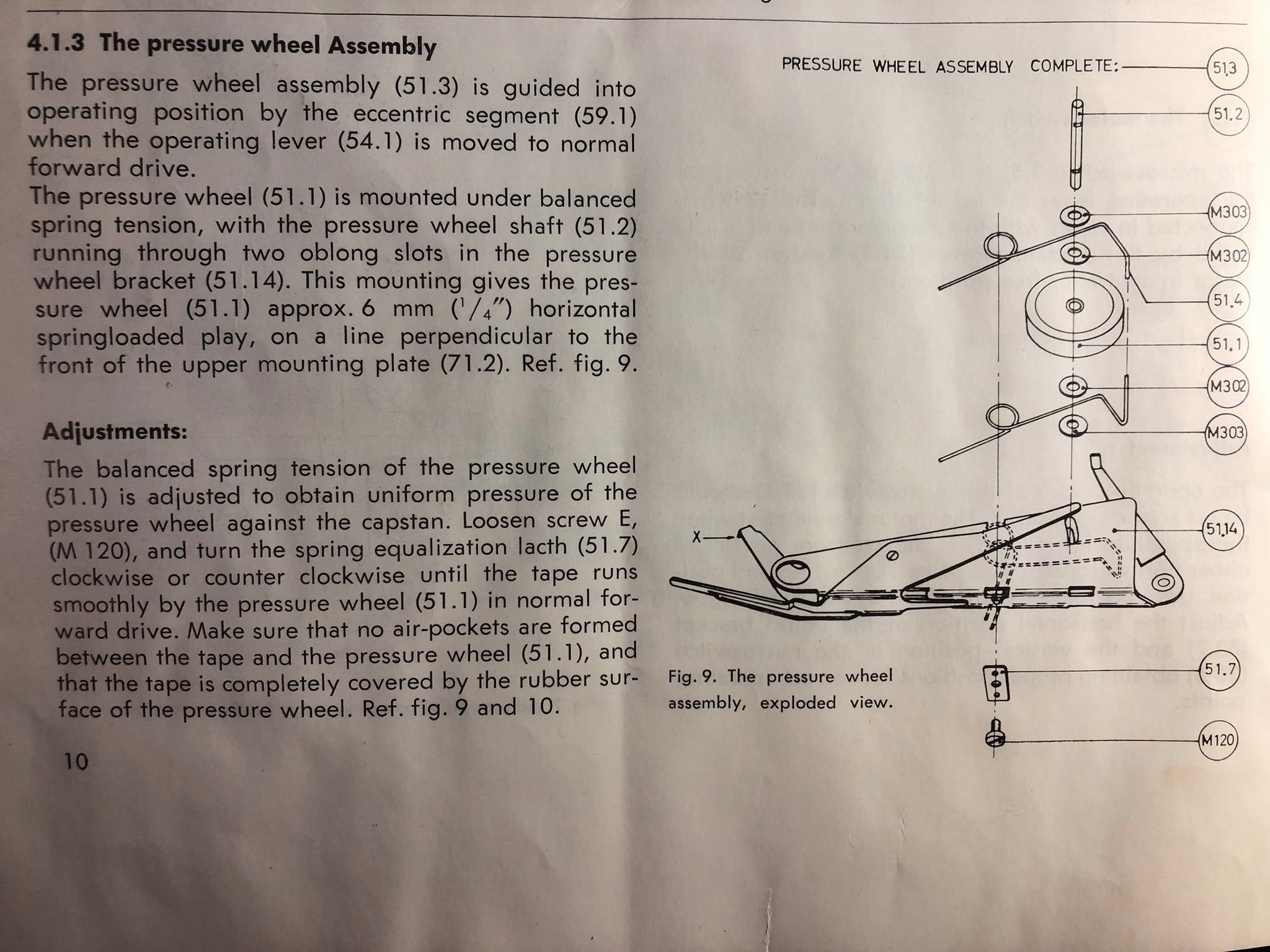

	Kaivoin tämän vanhan viestiketjun esiin kun kunnostin neliraitaisen Tandberg Model 8 nauhurin (model 841). Nauhuri ei ole minun vaan helsinkiläisten sisarusten jotka halusivat kuunnella isänsä tekemät kotiäänitykset 1960-luvun alkupuolelta. Nyt nauhuri on käyttökunnossa ja ne vanhat äänitykset kuuluvat sillä hienosti. Vuosikymmeniä varastossa ollut nauhuri tarvitsi tietysti kytkinpintojen puhdistuksen ja vähän mekaniikan voitelua. Jormalta sain tähän hyvät vinkit. Varsinaista vikaa oli vain kolmessa osassa: vaihdoin uusiksi moottorin vetohihnan (oli kovettunut kivikovaksi), painotelan (kumi oli kova ja halkeillut) ja pääteputken hilakondensaattotin C104. Uudella hilakondensaattorilla jännitteet olivat kokolailla kytkentäkaavion mukaiset, vanhalla eivät olleet joten se varmaankin vuoti tasavirtaa. Painotelan vaihto vaati aikalailla näpertelyä, sen akselilla on neljä aluslevyä (kahta eri paksuutta) jotka pitäisi saada oikeaan järjestykseen kiinnitysjousen aisojen kanssa. Kuvassa painotelan asennusohje (otettu mallin 64/62 huolto-ohjeesta).

	IP kirjattu

Jyrki Alasentie YaBB Newbies Poissa SRHS nro 276 Viestejä: 48 Sijainti: Nummela	Re: Tandberg Model 8 (two-track) Vastaus #10 - 20.02.2024 klo 02:31:55	Tulosta viesti

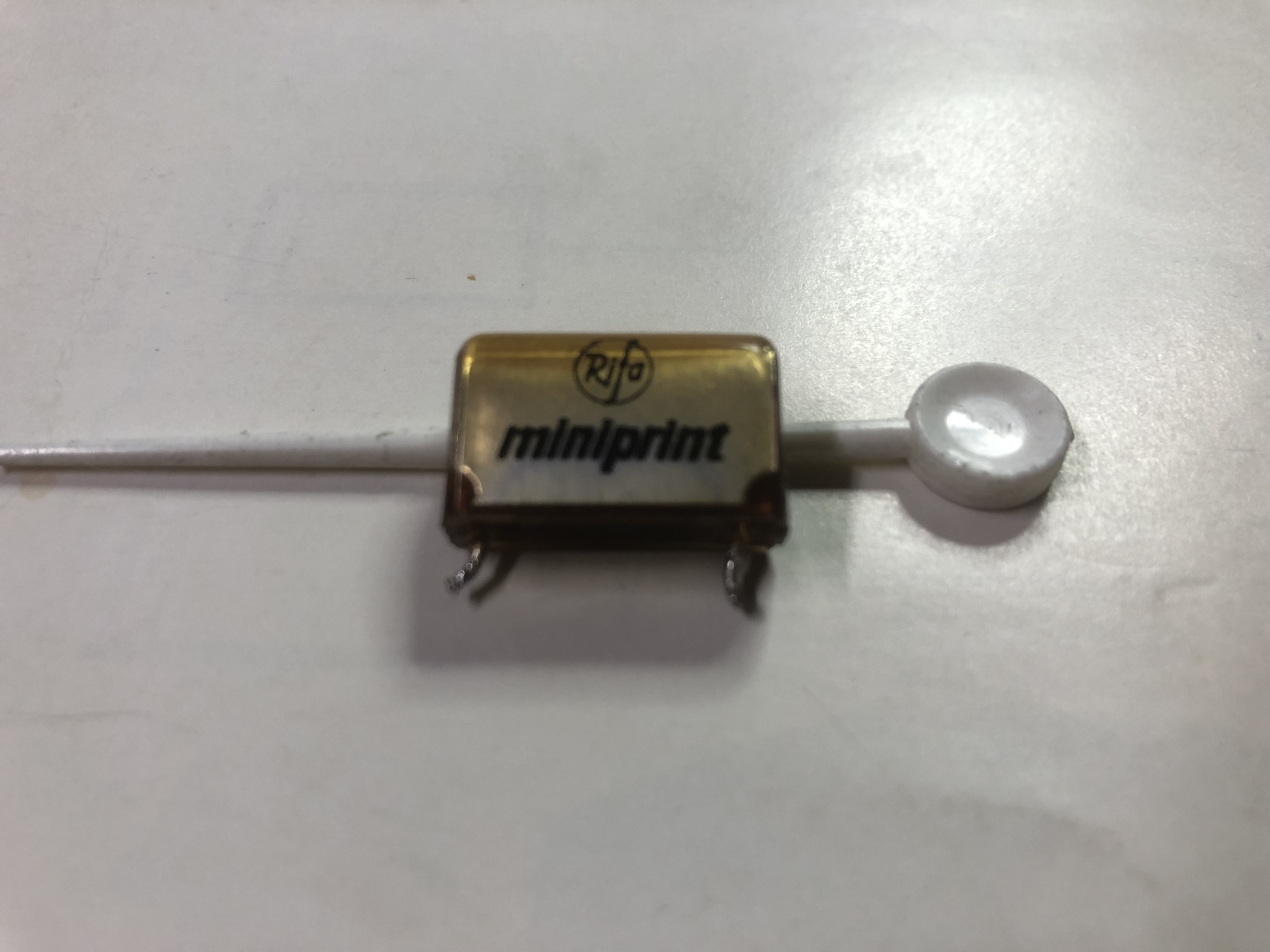

	Vähän yllätyin kun tuo vanha hilakondensaattori oli Rifan Miniprint (0,1 uF / 400 V), ohessa kuva. Tässä ei näy kotelossa halkeamia kuten vastaavissa Rifan X ja Y-kondensaattoreissa yleensä näkyy mutta ilmeisesti tässäkin on aika (ja kosteus?) tehnyt tehtävänsä. Käyttikö Tandberg yleisestikin Rifan kondensaattoreita signaalitiellä hilakondensaattorina? Löysin tämän hienon kertomuksen Tandberg Sölvsuper 9:n kunnostuksesta ja siinäkin on Rifa samassa käytössä. https://retronics.no/2024/01/14/restoration-tandberg-solvsuper-9-step-by-step/ Tuon pätevän tuntuinen kirjoittaja kehoittaa vaihtamaan vanhat Rifa-kondensaattorit toisiin ihan miettimättä enempää. Tuossa on myös melkoisen hyvät ohjeet vanhan putkiradion kunnostuksen ensi toimiin ja mielenkiintoinen kuvaus kondensaattorin vuotovirran mittaamisesta omatekoisella mittarilla.

	IP kirjattu

hifiradio58 Senior Member Poissa SRHS Viestejä: 471	Re: Tandberg Model 8 (two-track) Vastaus #11 - 20.02.2024 klo 09:27:46	Tulosta viesti
	Jyrki Alasentie kirjoitti 20.02.2024 klo 02:31:55: Vähän yllätyin kun tuo vanha hilakondensaattori oli Rifan Miniprint (0,1 uF / 400 V), ohessa kuva. Tässä ei näy kotelossa halkeamia kuten vastaavissa Rifan X ja Y-kondensaattoreissa yleensä näkyy mutta ilmeisesti tässäkin on aika (ja kosteus?) tehnyt tehtävänsä. Käyttikö Tandberg yleisestikin Rifan kondensaattoreita signaalitiellä hilakondensaattorina? Löysin tämän hienon kertomuksen Tandberg Sölvsuper 9:n kunnostuksesta ja siinäkin on Rifa samassa käytössä. https://retronics.no/2024/01/14/restoration-tandberg-solvsuper-9-step-by-step/ Tuon pätevän tuntuinen kirjoittaja kehoittaa vaihtamaan vanhat Rifa-kondensaattorit toisiin ihan miettimättä enempää. Tuossa on myös melkoisen hyvät ohjeet vanhan putkiradion kunnostuksen ensi toimiin ja mielenkiintoinen kuvaus kondensaattorin vuotovirran mittaamisesta omatekoisella mittarilla. Ero ja Wima konkat on poikaa.....
