Re: Blaupunkt Derby projeki
Vastaus #15 - 01.12.2019 klo 20:40:40
Tulosta viesti
Tyyppi löytyy pohjasta läpinäkyvän muovi-ikkunan alta.

Ruokki
Sivun alkuun

IP kirjattu

oskari71
God Member
*****
Poissa


SRHS

Viestejä: 524
Sijainti: Vaajakoski
Re: Blaupunkt Derby projeki
Vastaus #16 - 01.12.2019 klo 20:43:53
Tulosta viesti
https://photos.app.goo.gl/X1BXzo7ct9Xc55VD8

Linkissä kuvia.

Sivun alkuun

IP kirjattu

oskari71
God Member
*****
Poissa


SRHS

Viestejä: 524
Sijainti: Vaajakoski
Re: Blaupunkt Derby projeki
Vastaus #17 - 01.12.2019 klo 20:49:44
Tulosta viesti
Ruokki kirjoitti 01.12.2019 klo 20:40:40:
Tyyppi löytyy pohjasta läpinäkyvän muovi-ikkunan alta.


Tässä ei ole pohjassa ikkunaa.Ainoastaan jonkin liittimen paikka.

Sivun alkuun

IP kirjattu

LGL.
God Member
*****
Poissa



Viestejä: 1175
Re: Blaupunkt Derby projeki
Vastaus #18 - 01.12.2019 klo 20:52:46
Tulosta viesti
Sanoisin että Derby mallisi on 93700 tai 93710
Radion kaavio saat linkistä:

https://elektrotanya.com/blaupunkt_derby_93700_sm.pdf/download.html

LGL

Sivun alkuun

IP kirjattu

Ruokki
God Member
*****
Poissa



Viestejä: 1781
Re: Blaupunkt Derby projeki
Vastaus #19 - 01.12.2019 klo 20:53:34
Tulosta viesti
Jaaha. Tuo onkin vanhempaa mallia. Ehkä 94.720?

Ruokki
Sivun alkuun

IP kirjattu

Maja
God Member
*****
Poissa


SRHS 478

Viestejä: 3372
Sijainti: Lounais-Suomi
Re: Blaupunkt Derby projeki
Vastaus #20 - 01.12.2019 klo 22:41:40
Tulosta viesti
Chassiksen kuvapiirrokset ainakin tuntuvat täsmäävän?

https://nvhrbiblio.nl/schema/Blaupunkt_21500.pdf

Markku  Pyöritä silmiä

Sivun alkuun

IP kirjattu

tinuri
Junior Member
**
Poissa



Viestejä: 84
Re: Blaupunkt Derby projeki
Vastaus #21 - 02.12.2019 klo 15:19:57
Tulosta viesti
PS Sitruunahappo on hyvä konsti ruosteen poistoon. Raudasta lähtee kaikki ruoste pois n . kahdessa - kolmessa päivässä.  Kevytmetallien kanssa saa olla tarkempi,  ettei lähde itse metalli "sulamaan" hapon mukana. Saa maatalousrautakaupoista / puu ilosta.  4-20% seos lämpimään veteen. Ruostunut kohta liuokseen ja odotusta!

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 1956
Re: Blaupunkt Derby projeki
Vastaus #22 - 10.01.2024 klo 11:36:51
Tulosta viesti
Aloin uudelleen kunnostaa näitä Derbyjä.  Mallit 93.700 ja 93710.
Pääteastetta  tutkiessa ja lepovirtaa säätäsessä pisti silmään kortilla oleva diodi : E12.5 C30 . Se lienee zenerin virkaa hoitamassa? En löytänyt diodin speksiä, mutta sen yli oli tassä ja eräässä toisessa toimivassa derbyssä 1,55V .. onko ok?

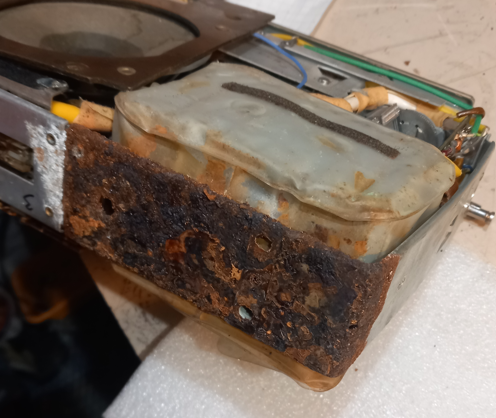

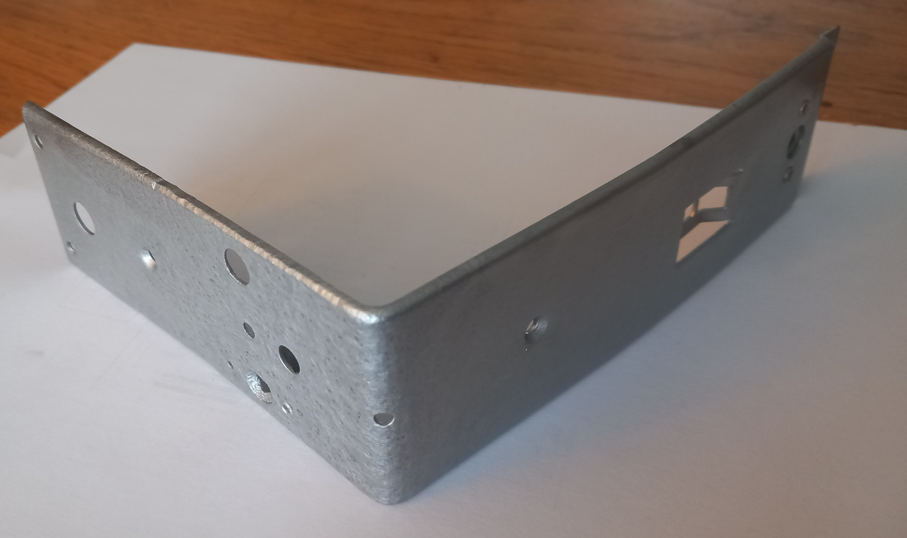

RAdio toimii nyt hyvin. Mutta tuo kotelon ruostunut alaosa on korjattava. Irroitin sen poraamalla niitit irti. Myös alaosassa olevat ruuvit (M3) oli porattava irti. Ruuvien vastakappaleet on upotettu batterikotelon reunassa oleviin uriin. Nämä kappaleet olivat ruostuneet  (paisuneet) ja jumittaneen kotelon uraan. Kotelo hiukan murtui.  Peltin hion rälläkällä ja teräsharjalla. Lopuksi viimeistelin santapaperilla viimeisty ja maalasin vasaralakalla. Ihan hyvä tuli.

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 1956
Re: Blaupunkt Derby projeki
Vastaus #23 - 10.01.2024 klo 11:38:20
Tulosta viesti

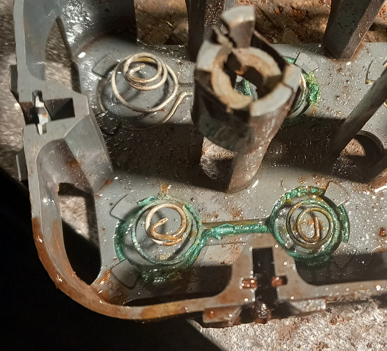

Batterikotelon jouset ovat hapettuneet, mutta onneksi vielä suht ehjiä. Millä tuon vihreän hapettuman saa pois?  Hiomalla?

Sivun alkuun

IP kirjattu

RJL
God Member
*****
Poissa


SRHS 612

Viestejä: 2647
Re: Blaupunkt Derby projeki
Vastaus #24 - 10.01.2024 klo 13:16:08
Tulosta viesti
Kokeilepa liotusta etikassa, on tehonnut hyvin paristomöhjään.

Reijo Liljedahl - SRHS 612 - OH3AVA - SDXL 8092
Sivun alkuun

IP kirjattu

LGL.
God Member
*****
Poissa



Viestejä: 1175
Re: Blaupunkt Derby projeki
Vastaus #25 - 10.01.2024 klo 14:51:10
Tulosta viesti
Jos on vain yksi puhdistuskohde, paras tapa on käyttää pieni terävä veitsi (scalpellin tapainen) ja raapia  huolella vihreät oksiidit pois jousista. Jos olisi paljonkin puhdistettava käyttäisin puhallusta. Nykyisin on ns "soodapuhallus" joka ei vahingoita pintaa. Auton akun miinusnapa on useinkin vihreä ja silloin harjataan teräsharjalla puhtaaksi ja voidellaan sen jälkeen vaseliinilla.

LGL

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 1956
Re: Blaupunkt Derby projeki
Vastaus #26 - 11.01.2024 klo 11:58:09
Tulosta viesti
Kiitos vinkeistä. Kokeilen kun pääsen uudelleen radion kimpuun.

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 1956
Re: Blaupunkt Derby projeki
Vastaus #27 - 16.01.2024 klo 19:06:40
Tulosta viesti
Sain nuo patterikotelon jouset putsatuksi irroittamalla jouset ja rapsuttamalla puhtaaksi. Kemikaalit jäi kokeilematta.

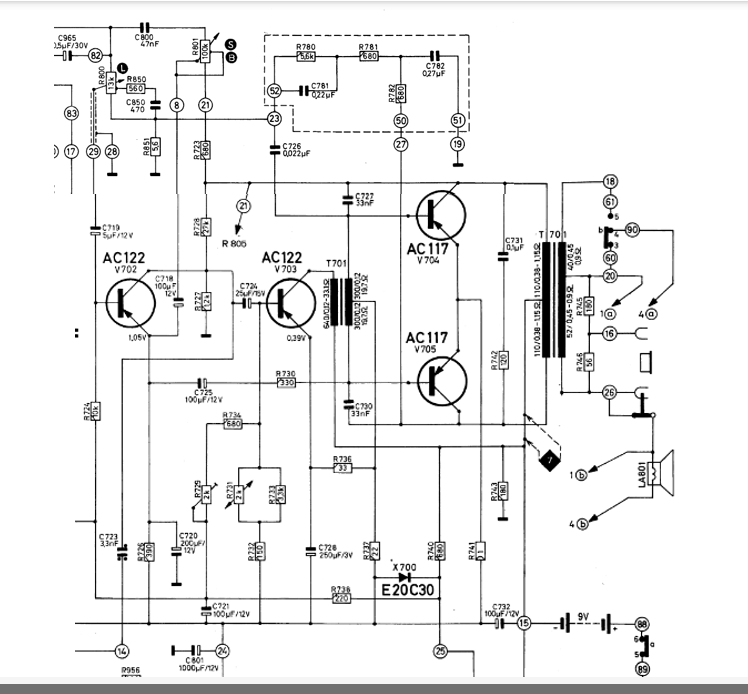

Mutta sitten tuli eteen yllätys toisen vastavan kanssa, Malli 93710.  Siitä mittausten avulla selvisi, että pääteasteen ensimmäöisn muuntajan ensiö on poikki. Sen korjausta nyt pohdin.  Ohessa kytkis. Siinä pistää silmään aivan ihmeellinen hässäkä takaisinkytkennän ja vol/tone potikkojen kanssa. Kaikki naimisissa toistensa kanssa. Mitä ihmettä ovat ajatelleet???

Sivun alkuun

IP kirjattu

putkinotko
God Member
*****
Poissa


SRHS # 751

Viestejä: 1857
Sijainti: Lohja
Re: Blaupunkt Derby projeki
Vastaus #28 - 17.01.2024 klo 10:09:20
Tulosta viesti
Moro!

Siinähän on sopivasti muuntajan kierroksetkin ilmoitettu, joten ei pitäisi kovin suuri projekti olla uudelleen käämiä, eikä varmaan haittaa vaikka muutama kierros jäisi puuttumaankin.

Jussi

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 1956
Re: Blaupunkt Derby projeki
Vastaus #29 - 17.01.2024 klo 11:32:17
Tulosta viesti
Voishan sen koittaa käämiä uudelleen. Käämi on todella ohutta ja en ole varma löytyykö varastosta vastaavaa. Ehkä vanhaa käämiä voisi käyttää, koska käämi on kaiketi vain poikki. Tämä Derby ei ole kovin oleellinen, koska siitä on joku poistanut koko ferriittiantennin. Tästä ei kannata täydellistä tehdä.

Sivun alkuun

IP kirjattu
