Asa Cosmos IV levysoitin
05.10.2014 klo 21:24:48
Tulosta viesti

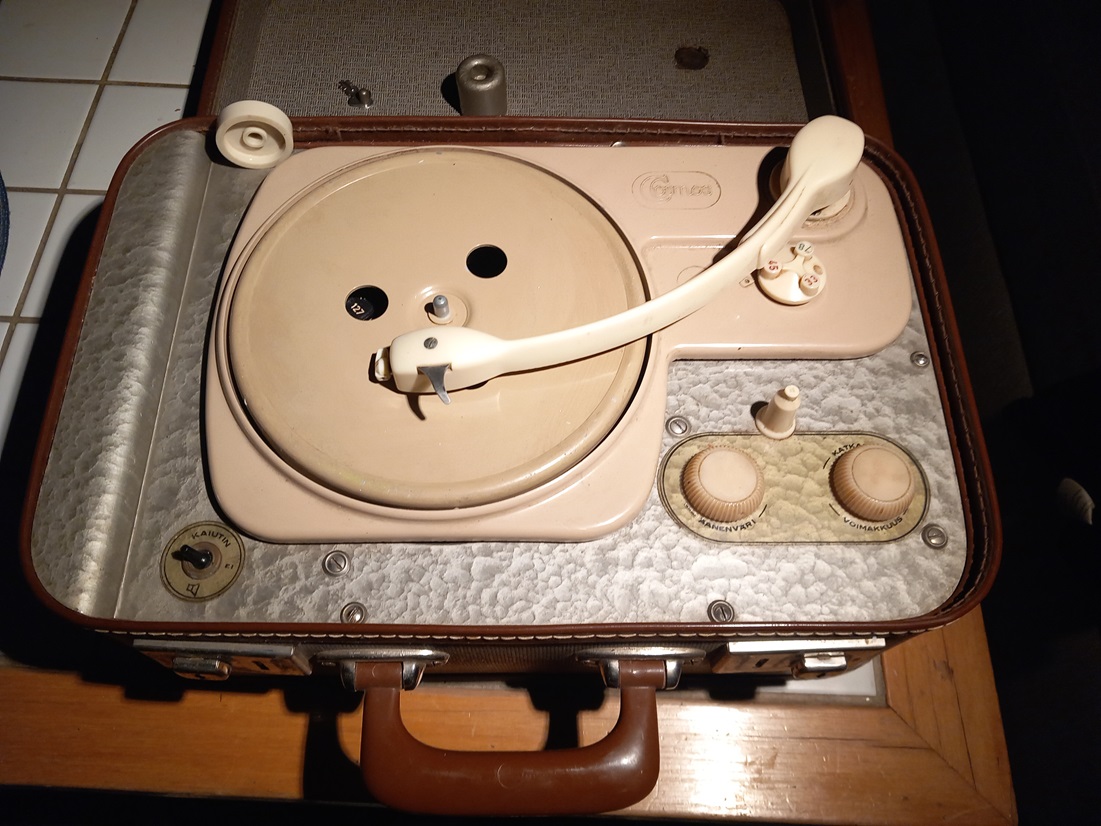

Tuollainen tuli kokoelmiin. Laitteesta tuntuu nettikuvien ja Asa-CD:n perusteella olevan hieman erilaisia variaatioita. Asaradiomuseon sivuilla (http://www.asaradiomuseo.fi/ASA%20levysoittimet.htm) on singlekeskiösovitin kannessa kun taas Asa-CD:n kuvassa se on vasemmassa alanurkassa koneiston vieressä. Minun yksilöni on muuten kuin Asa-CD:n versio mutta siinä on lisäksi kaiutinkytkin äänenvoimakkuussäätimen vieressä mitä ei CD:n kuvassa ole. Asaradiomuseon kuvissa näyttäisi olevan kaiutinkytkin siellä missä on minulla singlekeskiö. Liitteenä pari kuvaa omastani. Onko sen kaiutinkytkin alkuperäinen?

Sivun alkuun
WWW
IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2949
Sijainti: Parkano
Re: Asa Cosmos IV levysoitin
Vastaus #1 - 05.10.2014 klo 21:31:32
Tulosta viesti

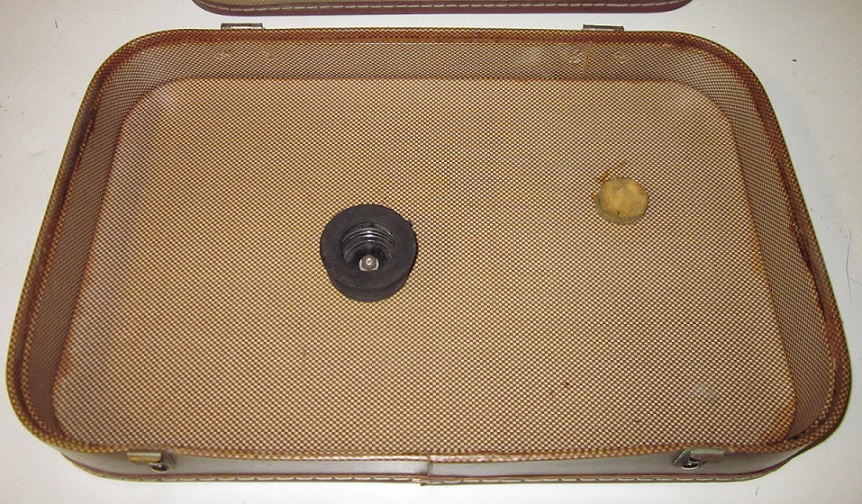

Kannen sisäpinta on tällainen omassani (liitekuva).

Sivun alkuun
WWW
IP kirjattu

akenyh
God Member
*****
Poissa


SRHS 257

Viestejä: 1128
Sijainti: Halikko (Salo)
Re: Asa Cosmos IV levysoitin
Vastaus #2 - 06.10.2014 klo 09:57:07
Tulosta viesti

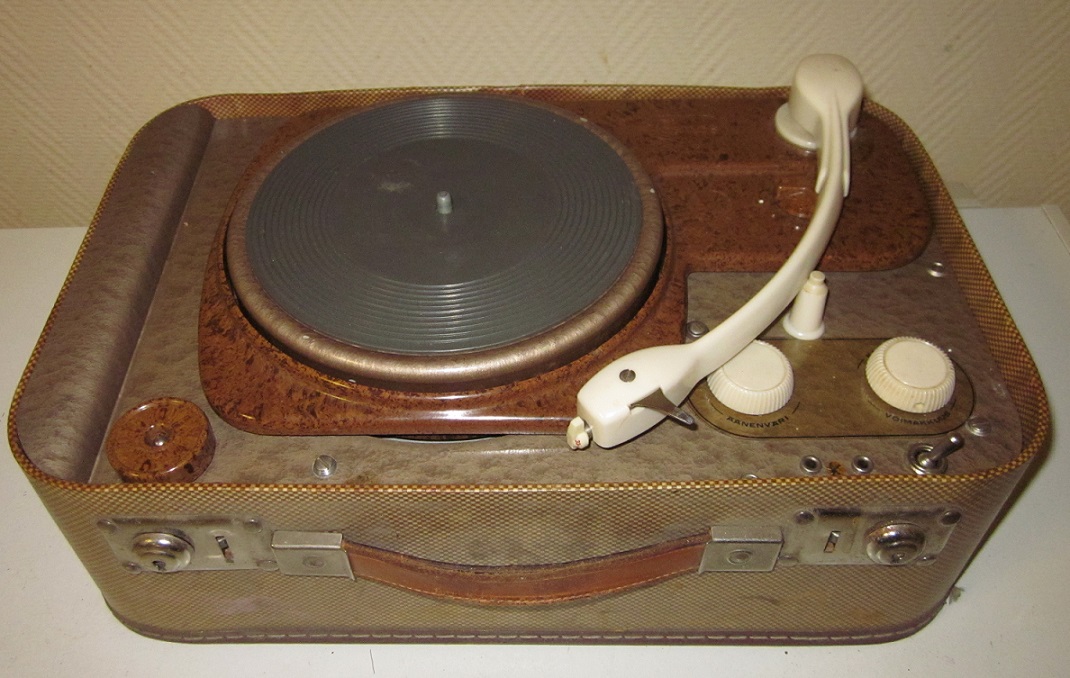

Tässä yksi versio Cosmos-laukusta. Single-keskiön paikka on laukun kannessa.

Terv.
Åke
**

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 1956
Re: Asa Cosmos IV levysoitin
Vastaus #3 - 14.02.2024 klo 17:50:43
Tulosta viesti
Hankin juuri tuollaisen Åken kuvan kaltaisen Cosmos levarin. Onko tämä tosiaan Asa'n valmistama? Mistähän tähän saisi rasian/neulan?

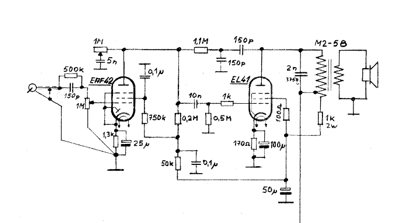

En ole vielä tutkinut toimintaa. Virtakytkin on jumissa. Vahvistin on 2 putkinen oheisen kuvan mukainen, joten ei liene vaikea korjata.

Sivun alkuun

IP kirjattu

Ismo Hautala
Senior Member
****
Poissa


SRHS

Viestejä: 350
Sijainti: Veteli
Re: Asa Cosmos IV levysoitin
Vastaus #4 - 15.02.2024 klo 09:26:51
Tulosta viesti

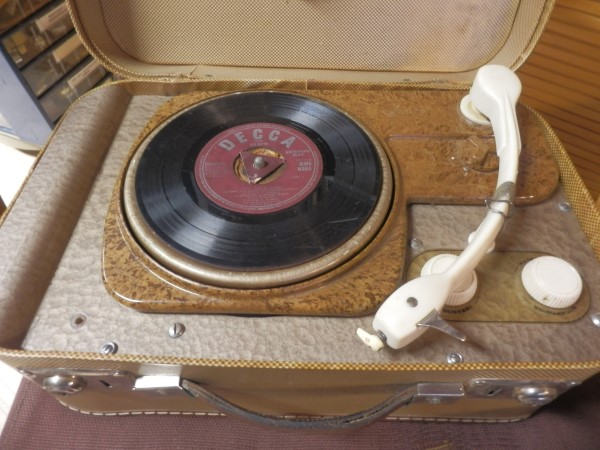

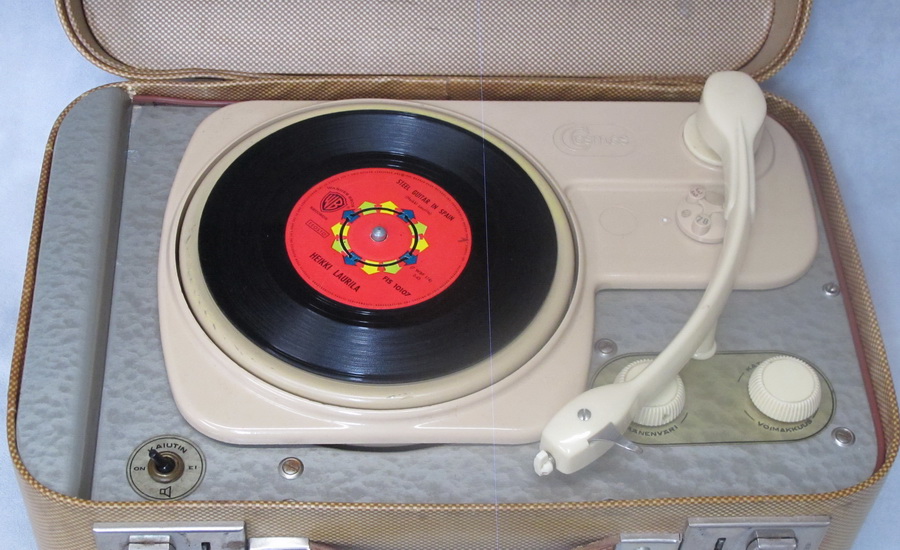

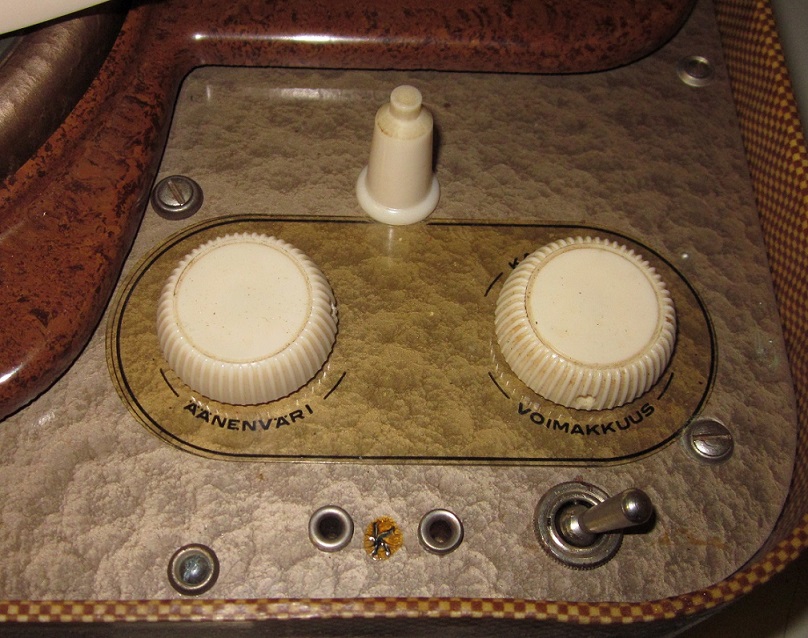

Voi olla jälkikäteen lisättyjä nuo liittimet ja kytkin. Tässä kuva levarista mikä minulta löytyy.

Ismo Hautala
Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 1956
Re: Asa Cosmos IV levysoitin
Vastaus #5 - 15.02.2024 klo 10:33:43
Tulosta viesti
Ohessa kuva mun laitteesta. Avasin sen eilen ja totesin, että moottori on jumissa. Varmaankin rasvat kuivaneet. Vetohihnana oli polkupyörän sisärenkaasta leikattu pala kumia. Kotelon sisällä oli jonkun eläimen paskaa... 5x3x3mm3 papanoita. Korjaus alkaa imuroinnilla.

Sivun alkuun

IP kirjattu

akenyh
God Member
*****
Poissa


SRHS 257

Viestejä: 1128
Sijainti: Halikko (Salo)
Re: Asa Cosmos IV levysoitin
Vastaus #6 - 15.02.2024 klo 14:10:38
Tulosta viesti
pekmatval kirjoitti 14.02.2024 klo 17:50:43:
Onko tämä tosiaan Asa'n valmistama?

On kyllä ASAn  valmistama. Myytiin myös pelkää levysoitinta ja ostin sellaisen n. 1955.
Tähän kuunostamaani laukkumallin sain (ostin) Haverin Timolta äänirasian. Hän varmaan tietää mistä niitä saa?
Saksalaisella Perpetuum Ebnerillä oli  rakenteelta samanlainen levysoitin, jota ASA lienee käyttänyt mallina.

Terv. ÅKe
**

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 1956
Re: Asa Cosmos IV levysoitin
Vastaus #7 - 15.02.2024 klo 15:31:37
Tulosta viesti

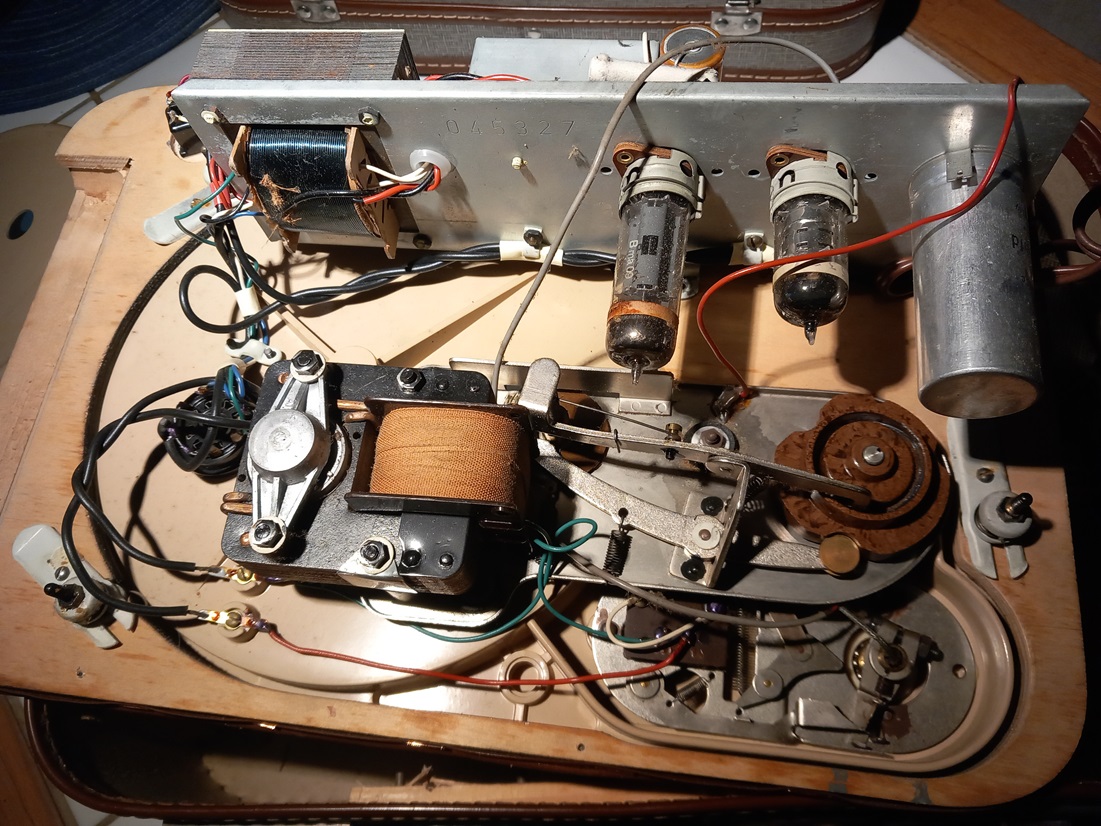

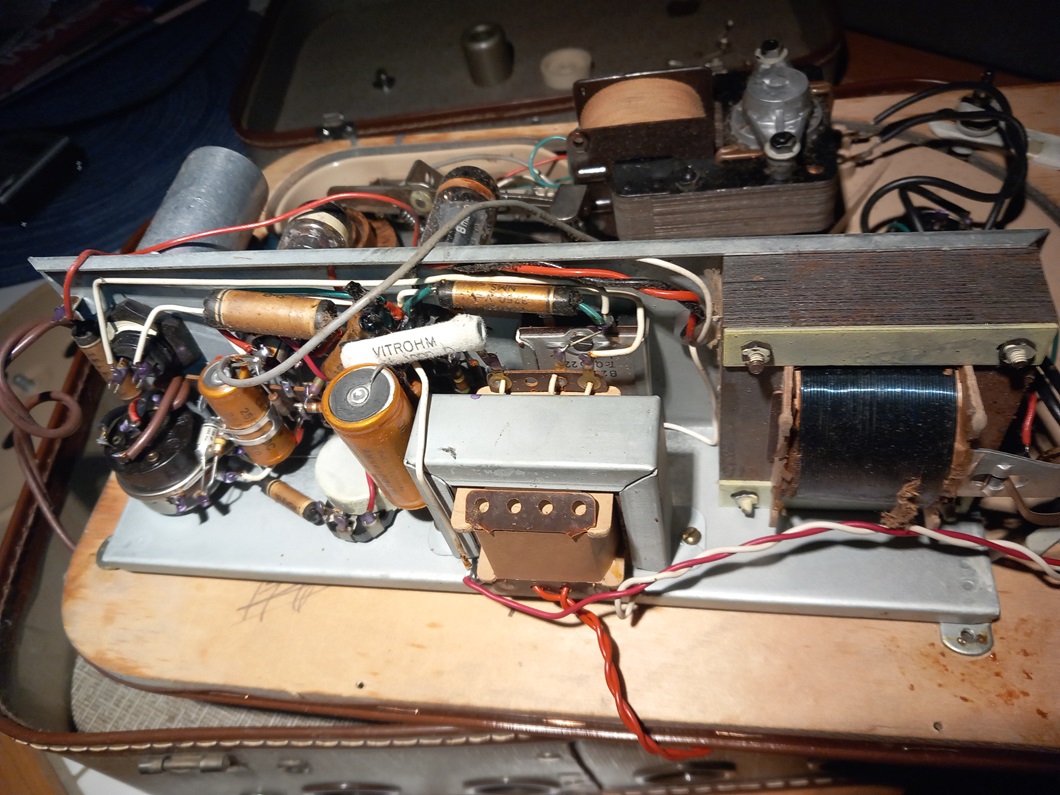

ohessa pari kuvaa sisältä. tänään sähköä sisään ja toiminnan tutkimista

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 1956
Re: Asa Cosmos IV levysoitin
Vastaus #8 - 15.02.2024 klo 15:33:40
Tulosta viesti

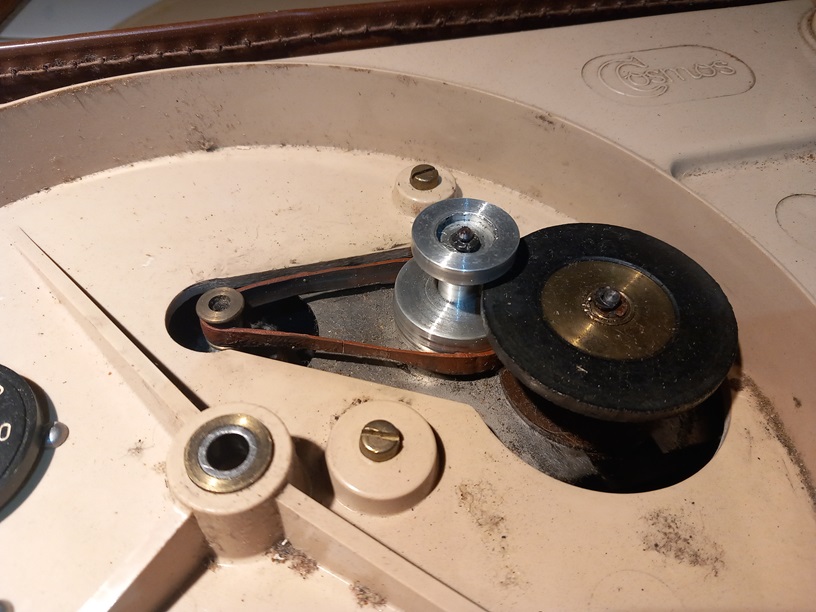

Ja vielä kuva "vetonauhasta"

Sivun alkuun

IP kirjattu

VjpA
God Member
*****
Poissa


SRHS

Viestejä: 2497
Sijainti: Vantaa
Re: Asa Cosmos IV levysoitin
Vastaus #9 - 15.02.2024 klo 21:58:16
Tulosta viesti
Kaavion mukaan tuon levarin etusen kytkentä sisääntulosta lähtien on hifi-tasoa, kun kaikki on maatettu samaan pisteeseen Silmänisku Hymiö

t. // Jukka
Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 1956
Re: Asa Cosmos IV levysoitin
Vastaus #10 - 15.02.2024 klo 22:34:09
Tulosta viesti
Eka testi tänään:

Moottorin ja potikat sai pyörimään kuumailmalla ja crc'llä.

Aluksi laite oli ihan virraton. Selvisi, että muuntajan yhteyteen rakennettu sulake oli pettänyt. Sen kun korjasi, niin alkoi pyörä ja suhista. Laitoin jonkinlaisen vetohihnan kokeita varten.

Eka havainto oli, että vahvistin toimii jotenkin ja äänirasiasta lähtee ääntä. Kokeilin myös levyn kanssa. Pyöriminen oli epätasaista ja ääni säröytynyt.

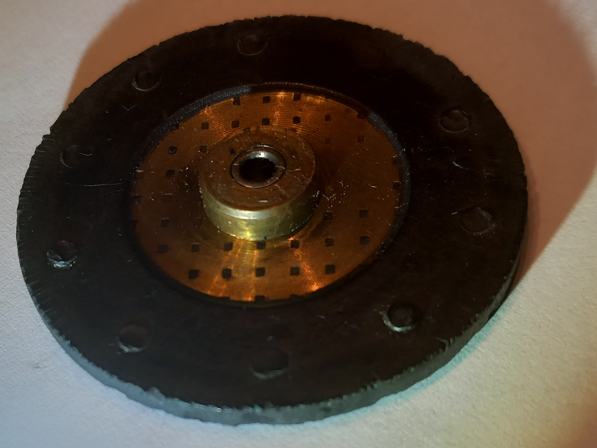

Kuminen välipyörä on kulunut loville ja kova kuin kivi. Siitä johtuu pyörimisen epätasaisuus.  Mitähän tuolle pyörälle tekisi? Kuva ohessa.

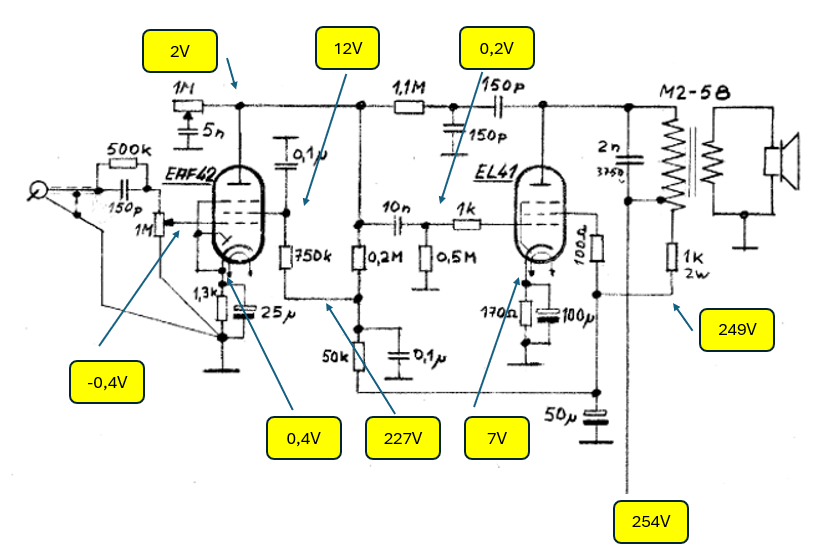

Mittailin jännniteitä putkilta. Ohessa kuva. Ekan putken anodilla vain 2V??? Kun syötän siniä ekan putken hilalle, niin vahvistimen lähdössä näkyy vain toisen puolen jaksot. Jos syötän pääteputken hilalle, niin lähdössä puhdas sini.

Noita mittaamiani jännitteitä ihmettelin. Laskeskelin virtoja. Olisko tuo 200K anodivastus poikki??
« Viimeksi muokattu: 15.02.2024 klo 22:51:17 Kirjoittaja pekmatval »
Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 1956
Re: Asa Cosmos IV levysoitin
Vastaus #11 - 16.02.2024 klo 10:02:16
Tulosta viesti
väliaikatieto:  Todellakin 200K vastus oli muuttunut 1.6M ohmiseksi. Vaihdoin tilalle kunnollisen. Nyt nousi ekan putken anodijänniten noin 100V'tiin. Pääteputken hilajännite nousi arvoon 3V . Hilakonkka siis vuoti ja tilalle laitoin uuden.  Vaikea tajuta, mitä ovat Asan tyypit miettineet piilottaessaan hilakonkan näkymättämiin kytkentäriman ja kotelon väliin. Sen löytäminen vaati taskulampun. Sitä ei myöskään saanut sieltä edes pois. Katkaisin toisen johdon ja laitoin uuden hilakonkan kytkentäriman päälle.  Seuraavaksi pitää testata vahvistimen toimintaa.

Miksi kytkennässä on nuo 150pf konkat ja 1,1M vastus pääteputken anodilta hilalle?

Sivun alkuun

IP kirjattu

RJL
God Member
*****
Poissa


SRHS 612

Viestejä: 2652
Re: Asa Cosmos IV levysoitin
Vastaus #12 - 16.02.2024 klo 10:28:36
Tulosta viesti
Konkat ja vastus tekevät takaisinkytkennän anodilta hilalle korostaen matalia ja korkeita taajuuksia. Ekan putken suojahilajännite 12 V on epäilyttävän alhainen, tarkista 750 kohmin vastus. Tai sitten 0,1 uF konkka vuotaa kovasti jännitteet maihin.

Olisikohan se pääteputken hilakonkka sijoitettu minimihurinan tuottavaan paikkaan lähelle shassista?
« Viimeksi muokattu: 16.02.2024 klo 10:47:01 Kirjoittaja RJL »
Reijo Liljedahl - SRHS 612 - OH3AVA - SDXL 8092
Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 1956
Re: Asa Cosmos IV levysoitin
Vastaus #13 - 16.02.2024 klo 19:26:34
Tulosta viesti

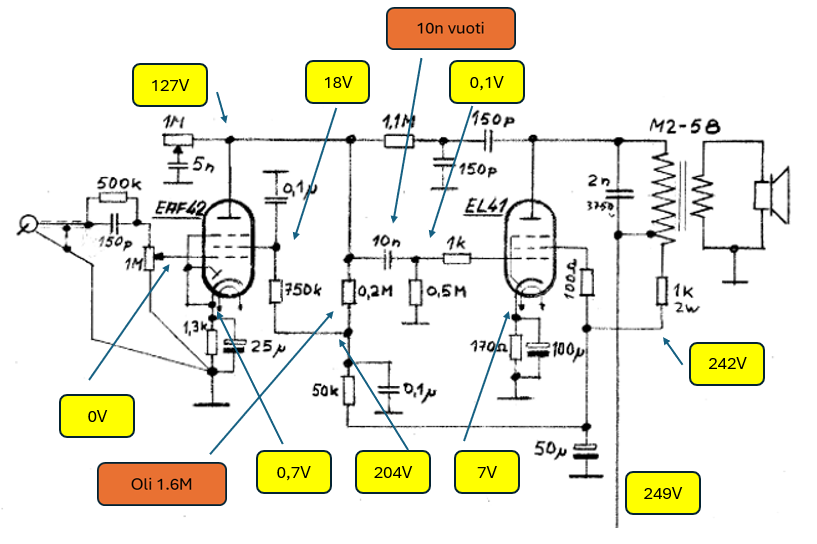

Nyt on 0,2M vastus vaihdettu, samoin 10nF pääteputken hilakonkka ja myös 0,1uF konkka ekan putken suojahilalla.  Ohessa jännitteet. Onkos suojahilan jännite (18V) liian alhainen?  Täytyneee mitata tuo 750K vastus.  Vahvisttin toimii hyvin.
« Viimeksi muokattu: 16.02.2024 klo 23:08:12 Kirjoittaja pekmatval »
Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 1956
Re: Asa Cosmos IV levysoitin
Vastaus #14 - 16.02.2024 klo 19:38:55
Tulosta viesti

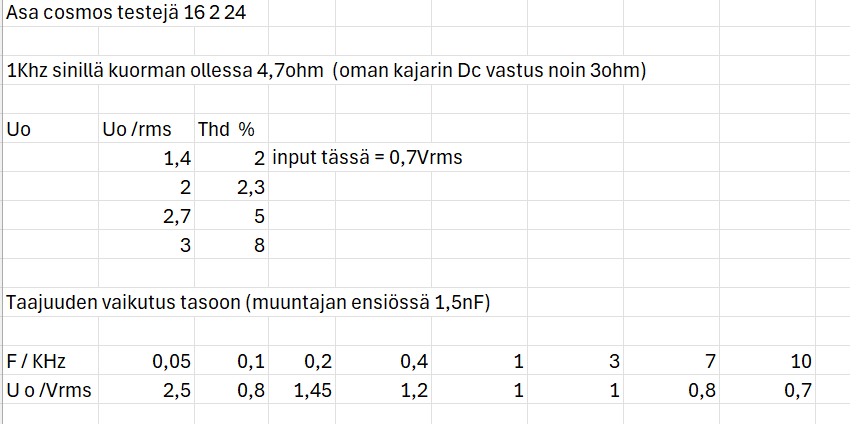

Vaihdoin katodeilla olevat elkot ja päätemuuntajalla olleen 2nF konkan, joka näytti paisuneelta. Sen tilalle laitoin 1,5nF. Kuvassa testitulos 4.7ohm vastuksen ollessa kuormana. Lähtee ulos noin 3Vrms max. Yläraja taajuus hiukan ylo 10KHz ja alhaalla korostaa 50Hz asti. Hyytyy noin 30Hz paikkeilla.

Seuraavaksi pitää saada hihna ja jotenkin hoidella tuo kumipyörä kelvolliseksi.
