raimoj kirjoitti 03.06.2013 klo 15:22:29:


Olen "rakentanut" LTSpice:lla mm. ULA-radion etupään sekä erilaisia välitaajuusvahvistimia. En niinkään tutkiakseni miten jokin olemassa oleva aste käyttäytyy, vaan miten tällaisen voisi toteuttaa itse.
Näissä olen toteuttanut suodattimet käyttämällä kapasitiivista kytkentää, jolloin toteutustapa on sama, jolla olen RF-asteita joskus työkseni suunnitellut.

Laitan tähän yhden 10,7 MHz vt-asteen malliksi. Siinä on kaksi 6AU6 pentodia. Vahvistusta on n. 52 dB ja kaistaleveydeksi olen "virittänyt" n. 250 kHz.



http://img607.imageshack.us/img607/9796/6au6if.gif

Riviera 57:n kaiuttimet eivät ole tiedossani. Muissa Riviera malleissa on käytetty Plesseyn, Isophonin ja Goodmansin kaiuttimia. 58 mallissa ovat Plesseyn kaiuttimet, joten jos pitäisi arvata niin veikkaisin Plesseyn kaiuttimia.

http://salora.name/radiot/mallisto/malli-_ja_vuosisarjoja/SALORA_RIVIERA_radiot....

Herättelenpä tätä keskustelua pitkästä aikaa.

Kirjoittelin aikaisemmin pähkäilyistäni Saba Freiburgin soundista; potikoiden rassailuista ja etu- ja pääteasteputkien vaihdosta huolimatta soundissa oli vieläkin jotain, mikä häiritsi.

Tässä kuitenkin muutama konkreettinen homma, mikä vaikutti Freiburgin ääneen niin, että Greencone-elementit pääsivät paremmin näyttämään kykynsä:

- Automaattivirityksen aikana vaikuttavan  äänenvaimennuskytkennän ohitus. Soundi ei palannut entiselleen, mikäli ääni oli päässyt vaimentumaan automaatin virityspuuhien aikana. Varsinkin ylärekisteri jäi tukkoiseksi. Tämä tuntui vaikuttavan soundiin huomattavasti enemmän kuin pientaajuusasteen putkirumba.

- Diskanttielementin 10 uF:n suotokondensaattorin arvon vaihto 2.2 uF:n kondensaattoriin. Alkuperäisellä arvolla jakotaajuus asettui 3000 Hz:n tuntumaan, ja diskantti tuntui sotkevan muiden elementtien sointia.

2.2 uF:n arvolla jakotaajuus siirtyy 14500 Hz:iin. Ensimmäisen asteen suotimella jyrkkyys on noin 6 dB/1000 Hz. Tämä vaikuttaisi rauhoittavan kohtuullisesti  diskanttielementin voimakasta korostumaa 12-14 kHz:n paikkeilla. (Tosin pelkkä konkan vaihto oli suhteellisen karkea kompromissi, jolla soundia oli helppo parantaa. Parempi lopputulos vaatisi vielä lisää jakosuotimen rakentelua...)

Jakosuodinkonkan virittelyyn innosti tämä artikkeli:
http://www.troelsgravesen.dk/greencones.htm

Että tällaista tällä kertaa...

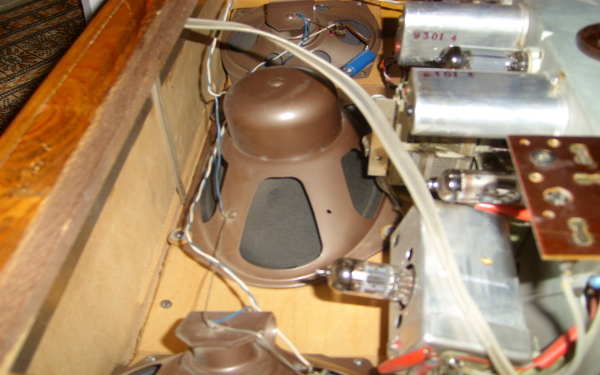

Olen ihmetellyt Salora 700V:n suht' tumma sävyistä ääntä, sävynsäädin toimii kyllä ja radio on konkkarempan läpikäynyt.

Soundi oli ennen remppaakin samanlainen, liekö kautin elementti mahdollinen syyllinen vai onko radiolle tyypillinnen soundi vain tälläinen kun on.

Ulkoisella kaiuttimella en ole vielä kokeillut, se on seuraavana listalla.

On paljon merkillisiä asioita "vanhojen" ja "uusien"
kaiutinelementtien suhteen, olen muutamiin radioihin (Luxor Ambassadör, Salora Riviera ja Celeston Royal) vaihtanut ja kokeillut jakosuodinkonkkia, aina se alkuperäinen arvo ei ole se paras, jakotaajuutta voi hienovirittää, jos viitsi, että saa soundin kohdalleen.
Mutta mikä vielä merkillisempää on se, että jos käyttää näitä nykyajan low-ESR konkkia äänen kulkureitillä, niin soivat paljon kireämmin ja kuivemmin kun esim vanhat ROEt ja Philipsit, joitakin mainitakseni. Kokemusta on, olen tilannut Saksasta NOS konkkia, jotka sitten olen mitannut ja ääneen on tullut selvästio parempi heleä ja hersyvä sävy. Ei ole tiedossa mistä tämä johtuu, kun kapasitanssimittarilla ei eroja näe Uusia kaiutinelementtejä ei kannata käyttä vanhoissa (putki)radioissa, siitä tulee vaan sutta ja sekundaa, ja vaikea sekin on uskoa että magneettimateriaalilla olisi paljoakaan osuutta asiaan AlNiCo magneetit vs. keraamiset.
Kokeilkaa joskus NOS elkoja esim nykyajan etuvahvistimissa niin hämmästytte.

Kertokaapa kun nykyään on varmasti saatavilla kaikenlaisia ohjelmia joilla voi mitata audiolaitteita.  Mitä käytätte jos mitataan kaiuttimen taajuusvastetta äänikortilla ja mikrofonilla.

Janne

Hei

Vastauksesi oli ihan sopiva kysymykseeni

Olen vasteita mitannut viimeksi ammattikoulussa 1990 luvulla B&K laitteilla jossa oli mekaaninen piirturi ja putkigeneraattori sekä mikrofonivahvistin. Joten tänä päivänä vastaava setti taitaa painaa vähän vähemmän ja maksaakkin.

Opettaja kertoi että aikanaan näitä B&K settejä oli suomessa kolme. Yksi VTT:llä, toinen kokkolan ammattikoululla ja kolmatta paikkaa en muista. Joku joka muistaa korjatkoon. Raskas yhdistelmä oli se! Ja kuulemma kalliskin.

http://forum.vintagesynth.com/viewtopic.php?f=1&t=80976

Janne
