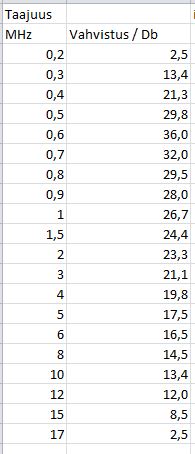

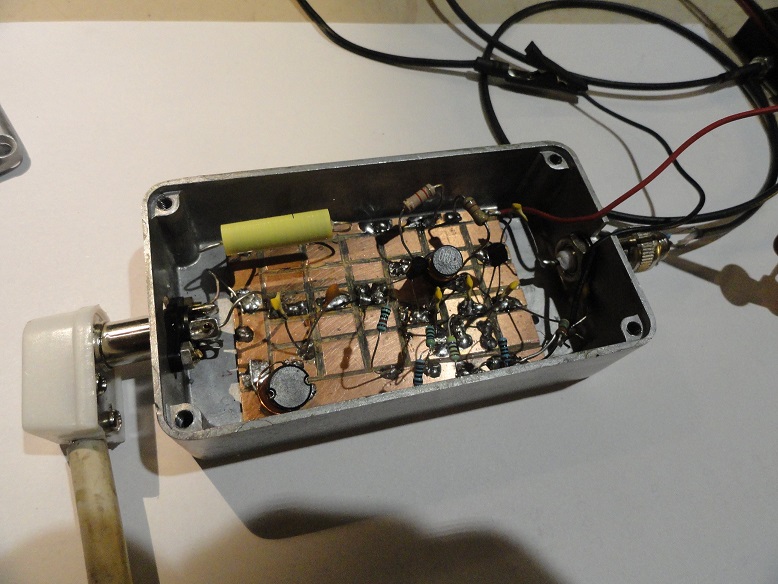

Tarkoitus oli hävittää Antenissa näkyvä iso verkkotaajunen jännite (0,5Vrms) ja se FM pörinä noin 40mVrms.   Versio 1'sen tulos oheisessa kuvassa.  Alle 300KHz ei vahvista .. samoin hyytyy jo 15MHz paikkeilla. Sattumalta parhaimmillaan  keskipitkillä.

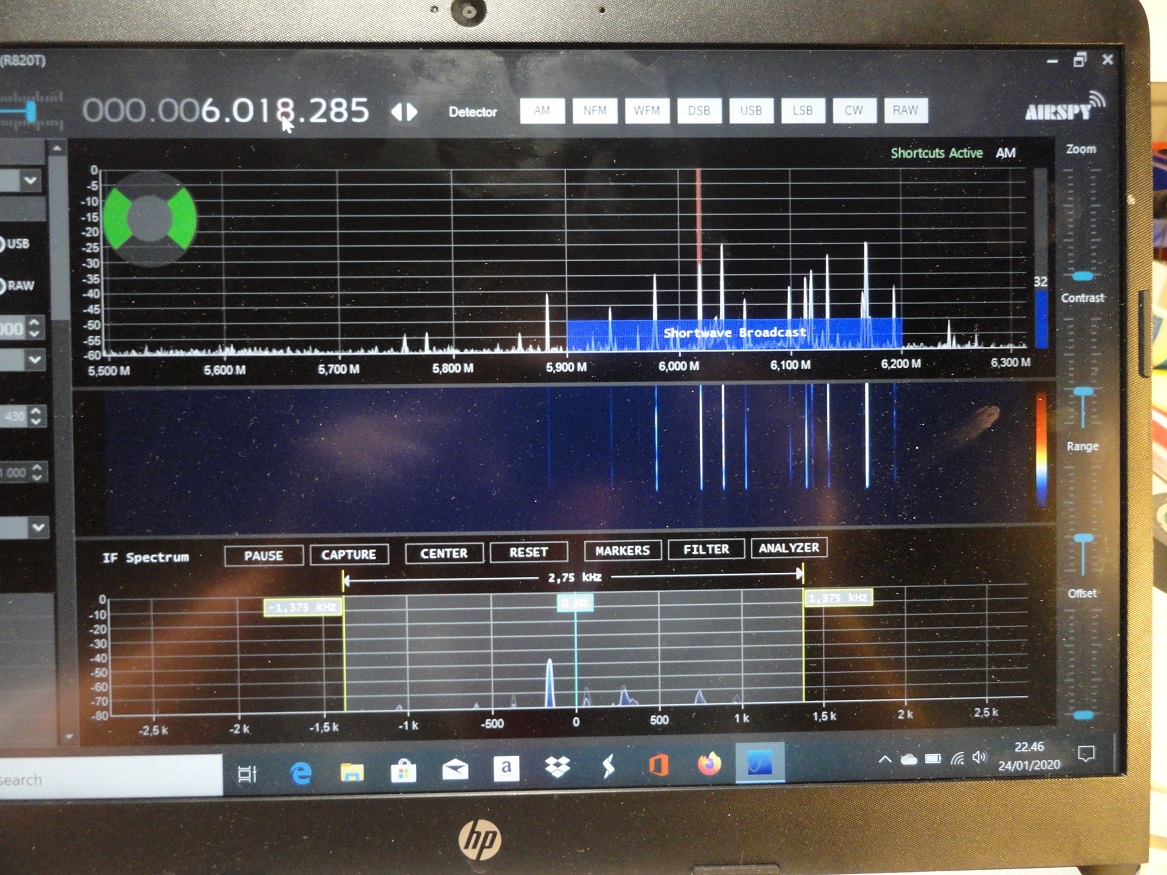

Nyt alkoi  DXpatrol löytämään asemia. Kuva 2. Esim 6168KHz ja 9417Khz tulivat hienosti.

Täytyy seuraavaksi ajan kanssa ihmetellä, mitä tuli tehdyksi. Koitan parantaa vahvistusta  15MHz paikkeilla. Lisäksi en ole vakuuttunut, että FM vaimennus tuli kunnolla hoidetuksi.

Lainaus:


Tässä hiukan malliksi. Nämä ovat laajakaistaisia, joten ULA-alueen vaimennus pitää noihin rakentaa erikseen. Tähän käy esimerkiksi 30...40 MHz piifiltteri.
Netistä löytyy useampi laskuri tällaisille LC-piireille.

https://ac0c.com/main/page_homebrew_preamps.html

Varmaan se ylipäästösuodin on sitä 50 Hz varten?

Arton kysymyksiin liittyen.
Oma DXpatrol on MK3 .. ostettu 2015.
Tarkoitus oli keskittyä taajuuksiin  1- 30MHz.

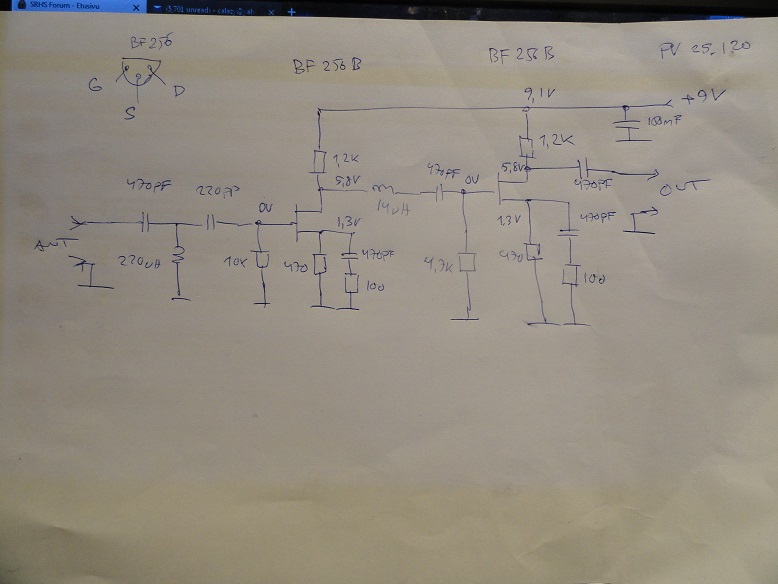

50Hz pitänee vaimentaa alussa, koska muuten antennivahvistin vahvistaa sitä taajuutta .. siksi alussa on tuo ylipäästäsuodatin. Ajatuksena oli vaimennella sitä FM aluetta sen jälkeen jossain asteessa. Kävi kuitenkin niin, että näytti ne korkeat vaimenevan itsestään noissa feteissä, joten en sitten oikeasti laittanut mukaan selkeää alipäästösuodatusta ... paitsi sen 14uH kelan.

Tämä tosiaan oli sellainen 'kunhan taas kokeilen'-juttu. Tästä sitten oppii  .. minä ja ehkä joku muukin. Kiitos vaan kysymyksistäja neuvoista.

Sitten oma kysymys: Miten sen DX Patrolin herkkyyden mittaisin?

Ja toinen:  Onko tuo saavutettu vahvistuksen taso ok?  Ei ole mitään hajua, että millaisia vahvistuksia yleensä halutaan/saavutetaan.

Ja kolmas:  Katsoin noita Urkin linkkejä. Niissä vahvistimien rakenteet näyttävät olevan täysi erilaisia kuin oma viritys. Maatasoa on joka paikassa. Missä taajuudessa kannattaa/pitää siirtyä tuollaiseen rakenteeseen?

Ja Urkin kommenttiin liityen... 'heittoja taajuuksissa' ... mistä sen näkee?

Kiitos Urkille selvityksestä. Täytyy sitten jotenkin löytää, mikä on tuo Oikea taajuus, jolla lähettävät.

Lainaus:


MK3:ssa ei ole esivahvistinta, joten siitä kyllä olisi hyötyä, varsinkin HF-alueen ylemmällä osalla.
Jos kytket 50 ohmin päätevastuksen MK3:n antenniliittimeen, niin mikä on silloin näytön osoittama pohjakohinan taso ?

Valmistaja on ilmoittanut MK3:n pohjakohinan tason -117 dBm, joka vastaa 0,3 µV  jännitettä. Sitä ei ole kerrottu millä kaistaleveydellä mittaustulos on saatu.
Joka tapauksessa, jos halutaan saavuttaa kuuntelussa 10 dB S/N-suhde, niin signaalitason pitää olla -107 dBm, eli 1  µV.
Tämä herkkyys riittää kaikissa tilanteissa, joissa antennin kautta tuleva pohjakohinan taso on suurempi, kuin vastaanottimen oma pohjakohina.
Näissä tilanteissa esivahvistimesta ei ole mitään hyötyä.

Esivahvistimen vahvistukseksi riittää yleensä HF-alueilla 10...20 dB.

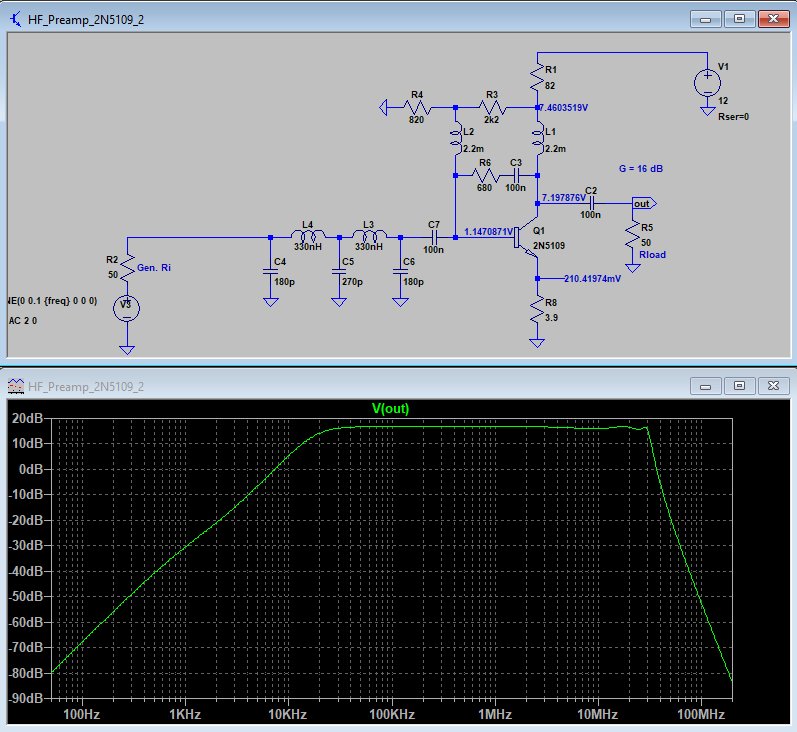

Pyöräytin oheisen skeman, jonka oletan täyttävän speksisi.
Vahvistus on 16...17 dB taajuusalueella 20 kHz...30 MHz. ULA-taajuuksia on vaimennettu 100 MHz:llä n. 70 dB ja 50 Hz taajudet vaimenevat n. 90 dB.
Kaikki käytetyt induktanssit ovat *valmiita* pienoiskuristimia.

Urkin esille tuomaan taajuusvirheseen liittyen kalibroin taajuuden syöttämällä geniksestä taajuutta (uskotaan kiinan ihmeeseen,joka täsmää siglent skoopin taajuuteen). Piti laittaa korjauskerroin 42ppm, jonka Juha oli jo aiemmin ilmoittanut ... nyt täsmää.

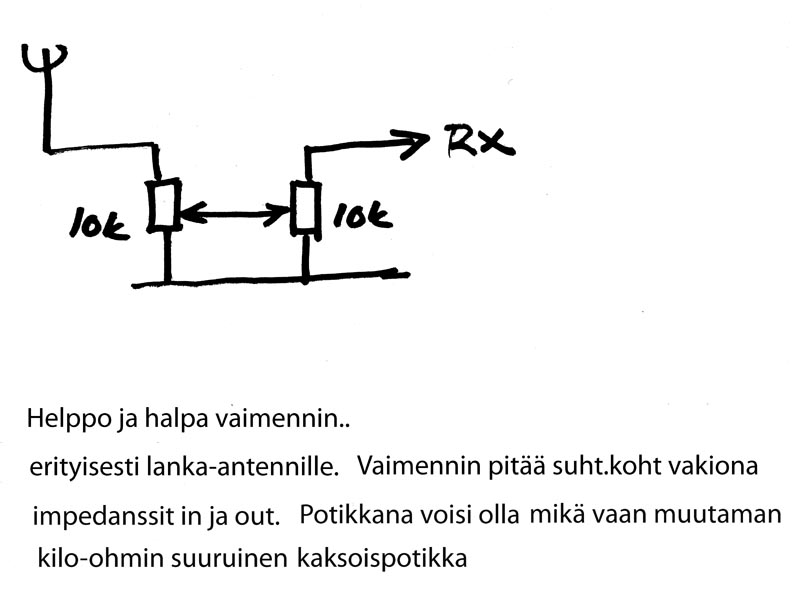

Ja kiitos Artolle kytkiksestä. Se on simppeli, mutta vaikea heti tajuta, että miksi se tuottaa tuon vasteensa. Pakko vaan uskoa.  Tuota trankkua minulla ei ole ... mistä saa?  Toinen kysymys on, että simulaatiossa syöttävä imbedanssi on 50ohm ... toimiiko samoin mun lanka-antennilla?  Sen imbedannssi lienee mitä sattuu taivaalta keksimään.

Kytkin tuon 50 Ohm inputtiin, mutta pohjakohinan tasoa voi säätää muuttamalla asetuksissa (rattaan kuva) sitä VGA-gainia.  Radiolla kuuluu hyvin jos tuo VGA-gain on puolessa-välissä. Silloin pohjakohina on tuo -60Db .Mutta en osaa muuttaa ruudun asteikkoa näyttämään enempi kuin tuon 0 ... -60Db. Paremmin en osaa vastata.

Herkyyden mittaamiseksi tein kokeen, jossa syötin Signaaligeniksestä AM moduloitua siniä suoraan DX patrolin inputtiin vastusjaon kautta (470ohm/4,7ohm)... siis jaettuna 100lla.

Normaaleilla radion asetuksilla alkoi kuulua hyvin jos :
1,5MHz'llä taso oli 44uVrms (radion inputissa)
5MHz'llä  taso oli 10uVrms
