Ei ihmekään ettei viuhka aukea, ykköspinnissä pitäisi olla huomattavasti enemmän negatiivista. Anodijännitettäkin pitäisi olla lähemmäs sata volttia enemmän. Onko seleeni ihan kypsä, jos anodijännite on vain 166V? Radion kaikki asteet toimivat vajaasti, kun jännite on noin alhainen. Kakkospinnihän on katodi, joka on kytketty maahan, joten järkevä arvo sille on nolla.

Jussi

Näköviritysputki (EM80) on vain indikaattori, joka saa ohjauksensa ilmaisimelta ja tässä puheena olevassa tapauksessa suhdeilmaisimen (EAA91) tasauskondensaattorin C50/5uF ylivaikuttavasta negatiivisestä jännitteestä. Tämä jännite riippuu toimivassa laitteessa vastaotettavan FM signaalin (kuunneltavan aseman) voimakkuudesta ja siitä onko vastaanotin viritetty ns. kohdalleen tälle kuunneltavalle taajuudelle. Negatiivisen jännitteen suuruus oikeallakin kohdalla on radiokohtainen riippuen sen suunnittelusta ja vaihteluväli voi olla esim. -20 …-50V.
Näköviritysputken g1-hila (pin1) tarvitsee tässä po. tapauksessa ehkä noin -5V maahan nähden, jotta viuhka on kunnolla auki. Tähän tarvittavan negatiivisen jännitteen suuruuteen vaikuttaa myös putken hohtoanodilla vaikuttava +jännite (tässä n 170V). Suurempi jännite vaatii suuremman negatiivisen ohjauksen.  Vastusjako R18+ (R19+R17) eli 3M63/25M63 osoittaa, että putken g1 hilalle tulee noin 15% ilmaisen C50/5uF yli vaikuttavasta negatiivisesta jännitteestä. Eli C50 yli pitäisi olla n. -33V, jotta vaadittu -5V ohjaus saavutetaan.
Mikäli ilmaisimen jännite voimakkaallakin jännitteellä on alhainen, voi se johtua useista syistä. Välitaajuusvahvistimen tai suurtaajauusosan (ECC85) viritys ei ole kohdallaan, heikko putki (putkia). komponenttivika em. asteissa (vastus, kondensaattori, vaihtokytkin ym.) kantaa ensin tarkistaa putkien jännitteet, jotka on osoitettu kytkentäkaaviossa. En puutu noihin mahdollisiin vikoihin tarkemmin.
Tarkista nyt ensiksi miten suuri negatiivinen jännite maksimissaan saadaan voimakkaalla lähetteellä C50 yli, niin sen jälkeen ehkä selviää miten kannattaa jatka. Voit tarkistaa sen näköviritysputken toiminnan esimerkiksi syöttämällä muutaman voltin negatiivisen jännite EM g1 hilalle (pin1).

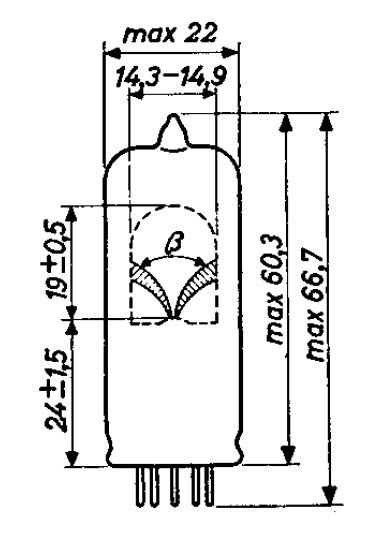

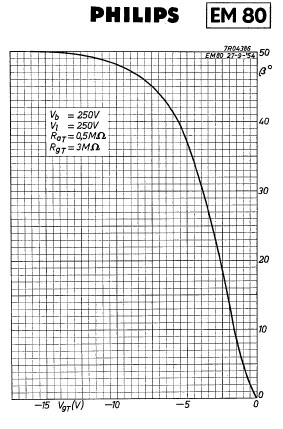

Liitteenä on EM80 viuhkan suuruus g1 jännitteen muuttuessa. Huom. Anodijännite on kuvassa 250V!

terv.
Åke

Hieman taas tein mittailuja koskien EAA91:

Runko ja pinni 7 /hyvä asema 0vdc
Runko ja pinni 7 /huono asema -0,3vdc
Runko ja pinni 2 /hyvä asema -9vdc
Runko ja pinni 2 /huono asema -0,5vdc
Runko ja pinni 5 /hyvä asema -5vdc
Runko ja pinni 5/ huono asema -0,3 vdc

Nyt tämä lähti paremmin toimimaan myös ilmaisimen osalta! Kantojen putsailua, EAA91 kannan uudelleen tinaus, uusi EM80 (vanhalla en edes viitsinyt kokeilla kun on niin loppuun käytetty) ja kunnollinen lapamatoantenni.

Kyllä nyt kelpaa, kiitoksia kaikille avusta ja tuesta
