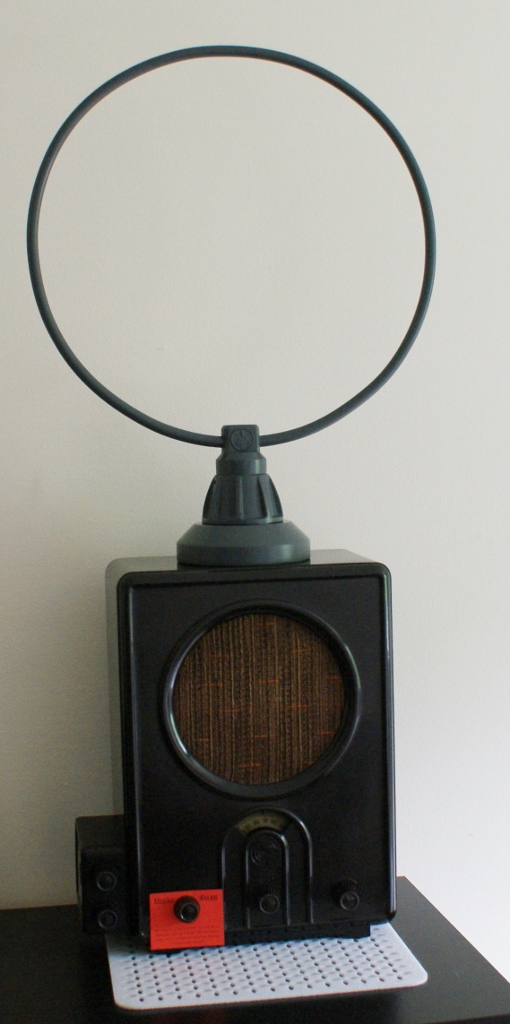

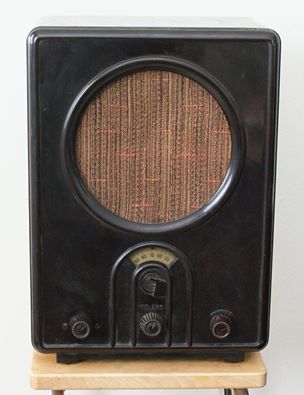

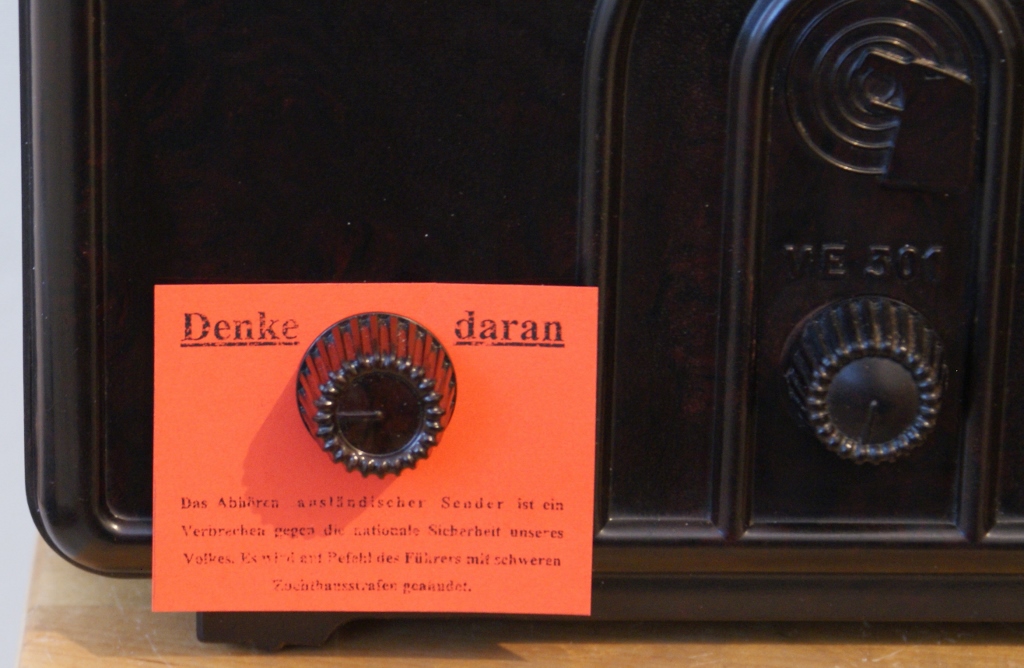

Tämä kansanradio on mallia VE301W
VE=Volksempfänger
301=30.1.1933 siis päivä jolloin Hitler nimitettiin valtakunnankansleriksi.
W=Wechselstrom, eli verkkovirralla toimiva.
Hinta: 76reichmarks

UFA dokumentti bakeliitin teosta. VE301 tehään kohasta 5:00 eteenpäin!
https://www.youtube.com/watch?v=SrJZWIsbDto

Mainos 40-luvulta.

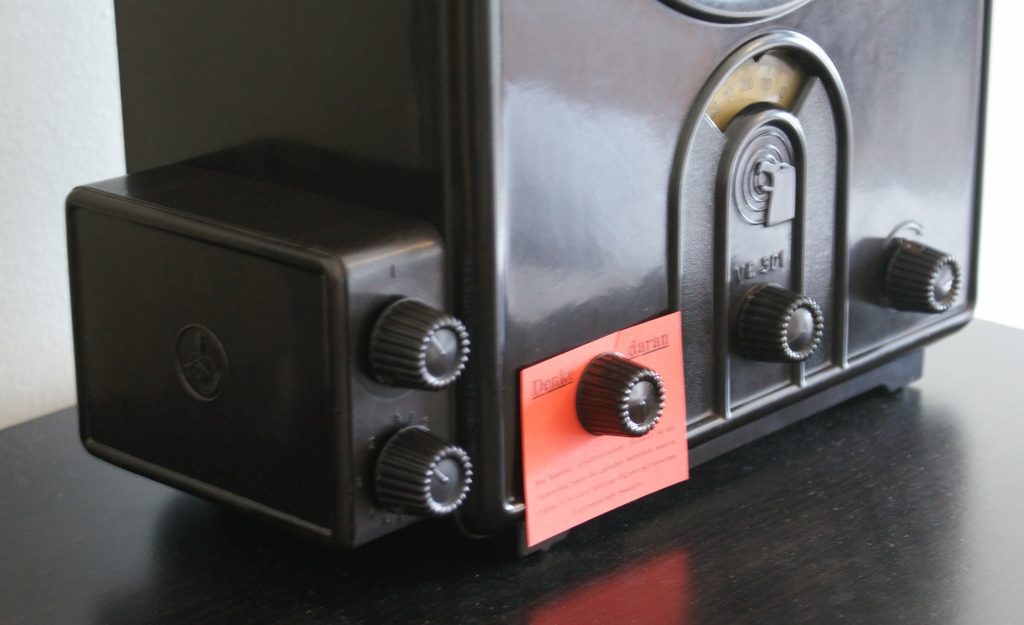

Kaco Sperrkreis

Kaco

Tänään suoritin puhdistusta koneeseen.Takakannen kiinnitysruuvinpaikat on nyt korjattu epoksilla jota koitin värjätä bakeliitti pölyllä.En laittanut riittävästi kun jäi lähes valkoiseksi.Kierteeksi tein M3:set.
Koneeseen on jossain vaiheessa muutettu putkitusta. 1. = AF7 (oikein), 2. = Telefunken RENS1374D (pitäisi olla RES164) , 3.= Philips 1805 (pitäisi olla RGN354).Kytkentäkaaviota ei vielä ole mutta huomenna koitan tulostella ja en ole vielä muuten kerennyt perehtymään noihin vääriin putkiin mutta tasuriputken pohjassa on hyppylanka,oliko pinnien 1-4 välillä (kuva).Osaisiko joku sanoa suoraltaan onko RES164 ja RENS 1374D vaihtokelpoisia.Tuo 16uF elko ei kyllä kuulu tähän.Jokin vastus on mustunut ja sen kylkeen oli sulanut jokin konkka(kaiutin piuhojen välissä).Sekin vaikutta ulkonäöllisesti siltä että on tod.näk jossakin vaiheessa tähän vaihdettu.Virtakytkin tästä puuttui(oli ohitettu sokeripalalla) mutta minulla oli hyvin lähelle oikean näköinen miljoonalaatikossa.Tuossa on hiljalleen herännyt ajatus että pitäisikö tästä koittaa saada toimiva.Alkuperäisyyttä ei taida enää kokonaan saada takaisin ja vaihdettavat komponentit saisi melko hyvin vanhojen sisään mutta kaapeloinnin kanssa olisi aika homma saada vanhan näköiseksi.Tuo virtajohdon muutos on kyllä mielenkiintoinen.Tähän on tehty systeemi että virta ei voi olla kytkettynä ilman takalevyä.Kuka lie väsännyt...

Kuvia.

https://photos.app.goo.gl/zYeY5rnQbuP3Ditk9

Ok.Kiitos.Aikanaan ilmeisesti laitettu niitä osia joita on hyllystä löytynyt.Täytyy tänään koittaa keretä tutkia asiaa.Radiohan on tod.näk toiminut radiona tälläkin kokoonpanolla joten jospa uusin muutaman komponentin ja kokeilen mitä radiossa tapahtuu.Putkituksen ja kytkennän voisi ajan kanssa palauttaa alkuperäiseksi kun löytää vaan nuo putket jostakin.Onkohan tuo lisätty 16uf elko liittynyt jotenkin tähän putkimuutokseen?Kunhan pääsen koneen viereen niin täytyy koittaa päästä asiasta jyvälle.

Kiitos linkistä.Täytyy paneutua asiaan kun pääsee isomman ruudun ääreen .

Tämän päivän huomiota radiosta.Olen käyttänyt radiomuseumin kaavaa.

- 16uf elko kytketty 3K (nro 30 )vastuksen etupuolelle  -- pää maihin.Saman vastuksen rinnalle oli tinattu tuo vastus joka on mustunut.Arvo nyt mustuneena 2 kohm.
-RENS1374 keskinavasta runkoon menevä ruskea pahvi konkka oli ilmeisesti ollut elko,ilmeisesti 32uf napaisuus epäselvä mutta arvio että -- rungossa, ei saa numeroista selvää.Samasta pinnistä runkoon menee 2kpl rinnan kytkettyä 1kohm vastusta.
-700ohm vastus (nro 29) puuttuu.
-molempien 4uf elkojen + on samassa pisteessä 3k(nro30) vastuksen takana.Tästä on myös vedetty johto RENS1374 sivunastaan.
Kaavioon verraten siis osia puuttuu muitakin mitä tuo vastus ja toisia on lisätty.Virtoja en uskaltaisi kytkeä vaikka uusisinkin noita viallisia osia.Perusteellinen läpikäynti olisi siis edessä.Kaiketi viisainta taidot huomioon ottaen olisi koittaa palauttaa kytkentää ensin alkuperäiseksi.

Jotenkin tuli sellainen olo kun tuota konetta on tuossa pyöritellyt että onkohan tuo muutostyö jäänyt kesken savunmuodostuksesta johtuvista syistä.Itsekään en ole kytkentämuutoksia aikaisemmin tehnyt mutta se että osia puutuu alkuperäisestä kytkennästä noin paljon ja tuntuu kuin nuo lisätyt olisi kuin arvalla heitetty.No .. AF7:n pää on lähes oikein ( tuo 0.2uf konkka taisi puuttua ).
Hyvä kuva koneistosta altapäin olisi avuksi osasijoittelua varten.Noissa linkeissä yksi olikin ja käytän nyt ainakin sitä apuna.

Edit.

Ja heti kävi silmään että tyyppikilven vieressä on tyhjä reikä. Ilmeisesti "Eintbrummer" puuttuu.

Edit 2.

Minulla meinaa olla nyt suuria vaikeuksia hahmottaa tätä kokonaisuutta muutetun osan ja alkuperäisen osalta vaikka varmasti ollaan ihan perusasioden äärellä.Mikä radiossa tulee olla alkuperäistä ja alkuperäisen kytkentäkaavion mukaista,mitkä alkuperäisistä komponenteistä tulisi olla läsnä kokoonpanossa ja mitkä osat tulee muuttaa RENS1374 putkea vastaavaksi.Taitaa olla viisainta ottaa opiskelutauko ja näin välttää tekemästä tyhmyyksiä.Neuvoja otan nöyränä ja kiitollisena vastaan.
