Moro!

Sain tossa tälläisen putkiradion:

Stern-radio sonneberg weimar 4960

Näin kokeilu mielessä koitan saada sen kuntoon ja samalla hiukka perehtyä putkiradion sielunelämään.
Tosiaan kokemus näistä vehkeistä on pyöreä nolla, mutta eiköhän kokeilemalla ja kysymällä opi.
Koitin kovasti, etsiä tietoa tästä laitoksesta ja löytyihän sitä tuolta saksan sivuilta.
(http://www.radiomuseum.org/r/stern_sonn_weimar_4960.html)
Mulla on sellainen missä ei oo sitä siinä tekstiä etupuolella

Olisi silti muutama aloittelijan kysýmys:

1. Kun laitoin radion töpselin seinään ja väänsin virran päälle niin ei tapahtunut mitään. Ei alkanut putket hehkuun, eikä rokki soimaan. Onko näissä vehkeissä siten, että jos yks tai useampi putki
ei toimi, niin koko mankka ei toimi? Oma veikkaus on, että EABC 80 olis hajalla.

2. Noi säätö nupithan on kaksi osaiset. Mulla puuttuu tosta toisesta se etummainen nuppi.
Saako näitä vielä jostain?

3. Mulla on noi kaikki painonapit painettu alas. Vaikuttaako se kuinka merkittävästi tohon radion toimintaan(pitäiskö silti putkien hehkua, jos kaikki on muuten kunnossa?)?
Ja miten ne painonapit saa taas takas ylös ja toimiin normaalisti?

4. Onko porukalla tietoa kuinka yleinen laite on kyseessä?

5. Saakohan jostain näihin kytkentä kaavioita yms. Mielellään tietty ilmaisia.

Koitin käyttää hakua, mutta en oikein löytäny vastauksia.

Lisää kyssäreitä satelee, sitä mukaan kun on tarvis, mutta koitan pärjätä paljolti omillani.

Hyvät kesän jatkot SRHS:n foorumilaisille!

T:Anssi

Tervetuloa foorumille.

1. Ns. yleisvirtakoneissa, joissa putket + asteikkolamput on kytketty sarjaan, yhdenkin putken hehkun hajoaminen voi mykistää koko radion. Sinun radiosi ei ole sellainen. Ensimmäiseksi ei kannata alkaa vaihtamaan putkia. Niistä ei näe päällepäin ovatko ne hajalla ellei lasi ole rikki tai ilmaa ole muuten päässyt sisään jolloin lasin sisäpuolella on valkoinen kerrostuma (ns. getteri muuttuu valkoiseksi hapettuessaan). Miksi epäilet, että EABC80 on hajalla?

Ennen virtojen kytkemistä kannattaa tarkistaa onko sulake palanut ja vaihtaa se jos se ei ole oikean arvoinen tai se on korvattu esim. rautanaulalla (tästä on minulla kokemusta kun vähän aikaa sitten ostin radion jossa oli sulakkeen paikalla iso puuruuvi). Sulakepidin voi myös olla hapettunut, samoin jännitteenvalitsimen kontaktit. Samalla tarkista onko jännitteenvalitsin oikeassa asennossa (suurempi kuin 220 volttia). Myös virtajohto kannattaa tarkistaa onko se OK.

Sinun tapauksessasi painonappiongelma (kohta 3) täytyy ensin korjata ennen kuin radiolle kannattaa tarjoilla sähköä.


2. Kyllä noita voi jostain hyvällä onnella löytyäkin. Kysy esim. osoitteesta toimisto@radiomuseo.fi


3. Jos kaikki painonapit on alhaalla niin radio ei varmasti toimi oikein. Nappi jonka yläpuolella lukee "AUS" on virran katkaisukytkin. Virta menee päälle kun jokin muista napeista painetaan pohjaan. Jos "AUS"-nappi on alhaalla niin verkkokytkin on off-asennossa. Joissakin radiomalleissa tämä nappi jää alas kun radio on sammuksissa ja joissakin se palaa ylös.

Jos radiossa on pohjassa luukku niin sen kautta voi yrittää vapauttaa näppäinkoneistoa mikäli siihen pääse sieltä käsiksi. Koneistossa on yleensä jonkinlainen salpa joka lukitsee painetun näppäimen alas. Sitä voi yrittää saada liikkumaan. Todennäköisesti näppäinkoneisto kaipaa voitelua. Voitelua varten koko radion koneisto eli chassis kannattaisi ottaa irti kotelosta. Muuten voi rasvaa mennä vääriin paikkoihin, esim. asteikkolasiin. Ei ainakaan kannata summissa mennä ruiskimaan esim. WD40:tä minne vaan.


4. Radioiden yleisyydestä/harvinaisuudesta on vaikea mennä sanomaan mitään. Todennäköisesti sinun radiosi ei ole harvinainen mutta kaikki yksilöt ovat radiohistorialliselta kannalta arvokkaita.


5. Tuolta linkittämältäsi radiomuseum.orgin sivuilta saa skemat ladattua jos on jäsen. Jäsenyys maksaa muistaakseni 20 euroa ja kyllä sen arvoinen jos harrastaa radioiden korjausta. Kerro sähköpostiosoitteesi niin voin lähettää skeman sinulle.


Timo

EDIT: Lasse näköjään ehti vastaamaan väliin, joten jotkin asiat tuli sanottua kahteen kertaan...

Moro!

Ollu projekti hiukka jäissä, mutta tänään tapahtu läpimurto:

Sain painonäppäimet ylös ja vaihdoin sen EABC80:n. Sit kokeilin päälle ja alkoihan siä lamput ja putket
loistaan. Takapakkia tuli vaan sen verran, että jokin siellä alko käryttään.

Koitan laittaa kuvan(saa nähdä onnistuuko)

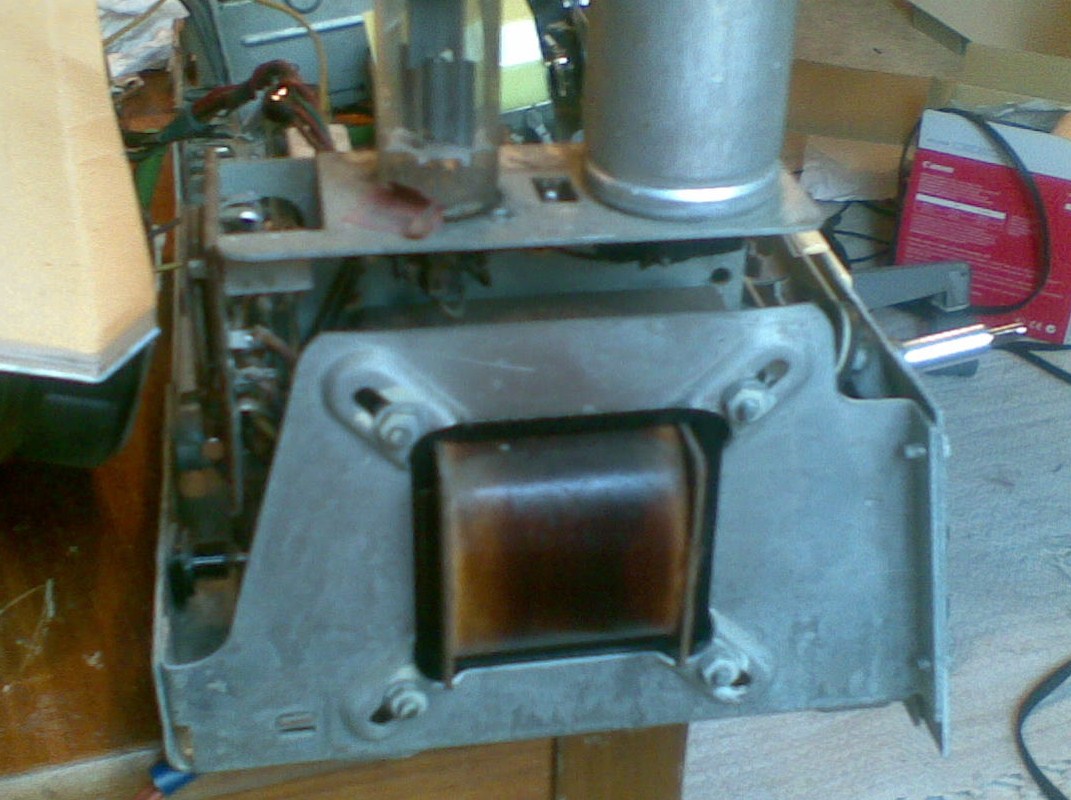

Eli jos kuva näkyy niin toi ruskea osa(mikä lie?) n. 30s. kului virran kytkennästä niin se alko kärytä.

Mikähän osa on kyseessä ja minkä takia käryttää? Pölyä siä voi olla, mutta kertokaa te viisaammat.

Verkkomuuntajalta tuo kovasti näyttää. Vaihtoehtoja on kaksi. Jossain on oikosulku joka ylikuormittaa verkkomuuntajaa niin, että se ylikuumenee tai sitten itse muuntaja on viallinen (sisäinen oikosulku). Jälkimmäiseen auttaa vain muuntajan vaihto.

Jos oikosulku on muualla niin se on joko anodijännitepuolella (esim. verkkoelko) tai sitten hehkuissa. Mutta jos hehkut toimivat kokeiltaessa niin siellä ei liene vikaa. Ota tasasuuntausputki EZ80 pois paikaltaan ja kytke virrat. Jäljellä olevien putkien pitäisi nyt hehkua ja asteikkolamppujen syttyä (jos ne ovat kunnossa). Katso nouseeko muuntajasta nyt savua ja kerro kokeilun tulokset täällä.

Timo

PS. Lasse ehti taas ensin vastaamaan Voihan se muuntaja olla jo pilallakin mutta kokeile kumminkin ilman tasuriputkea.

Palaan vielä aiempaan viestiisi ja totean, että sen EABC80:n vaihto ei voinut vaikuttaa siihen, että radio alkoi "toimimaan" mutta painonappien vapauttaminen kylläkin. Sitten myöhemmin kun ja jos saat radioon henkeä niin voit kokeilla sitä vanhaakin EABC80:ä jos vaikka sekin vielä toimisi.

Lainaus:

Kuulostaa lupaavalta...

Lainaus:

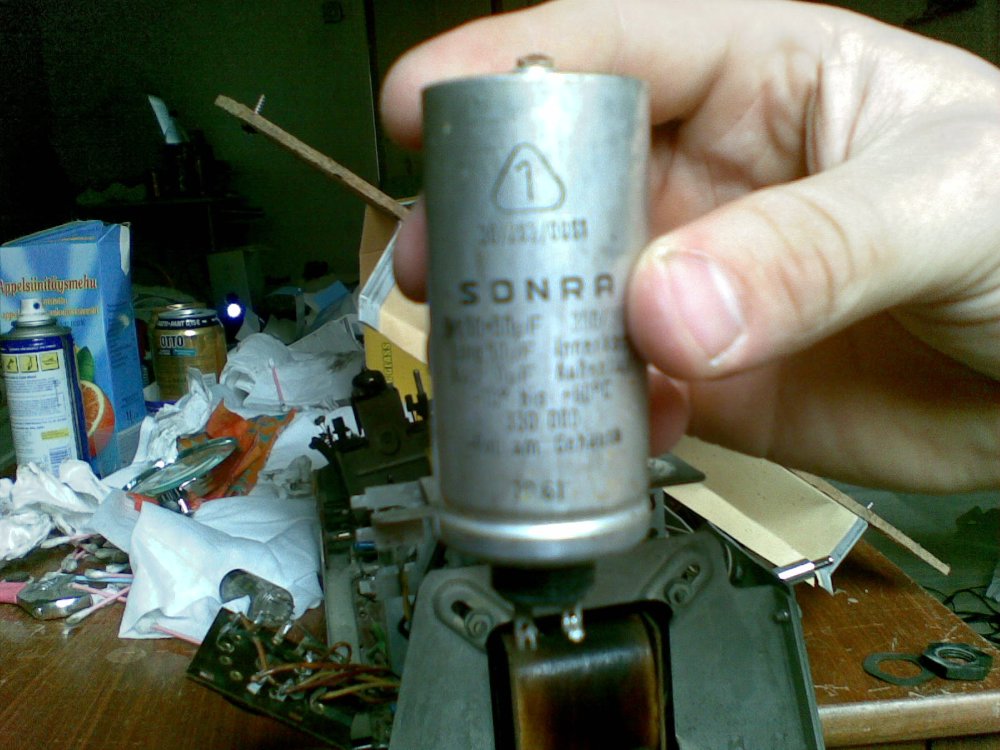

Lyhyesti sanottuna verkkomuuntajasta tulee yhdestä käämistä 6.3 volttia vaihtovirtaa putkien hehkuille ja sitten toisesta käämistä 200...300 volttia putkien anodijännitteeksi joka tasasuunnataan (tässä tapauksessa putkella EZ80) ja suodatetaan elektrolyyttikondensaattoreilla (= elko). Elkoilla on joskus taipumusta mennä oikosulkuun mistä seuraa usein savuntuottoa jostain paikasta. Myös EZ80 voi olla oikosulussa. Aiemmin mainitsemani suodatuselko on isohko metallilieriö joka näkyy osittain kuvassasi muuntajan yläpuolella putken vieressä. Pönttö sisältää kaksi elkoa, kytkentäkaaviossa C60 ja C61. Elkoilla on yhteinen maa, joka tulee pöntön kuoreen ja sitä kautta radion runkoon.

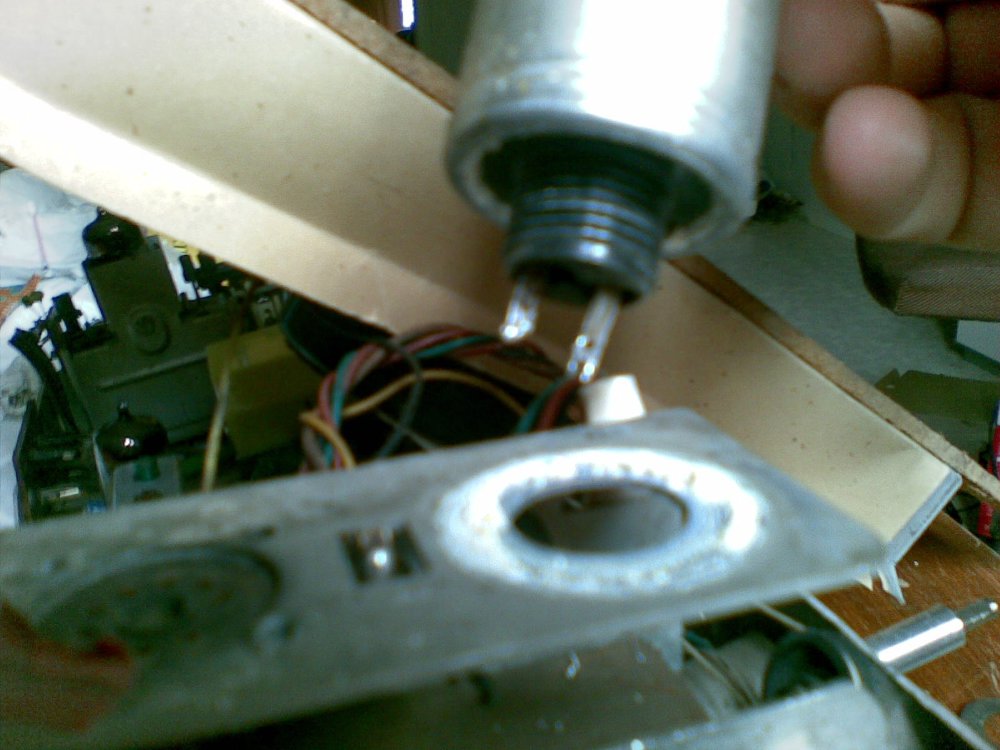

Onko sinulla yleismittaria ja osaatko sellaista käyttää? Nyt olisi aika tehdä muutamia resistanssimittauksia. Ensin voi tietysti silmämääräisesti tarkistaa onko jotain mennyt vahingossa oikosulkuun, esim EZ80 putken kannassa (koneiston alapuolella) pinnit vääntyneet ja koskettavat toisiaan yms. Voisit seuraavaksi juottaa em. elkoon menevät johdot irti ja mitata elkon pinnien ja radion rungon välisen resistanssin. Elkojen viat voivat joskus olla vähän hankalia joten pelkkä resistanssimittaus ei välttämättä kerro kaikkea. Seuraavaksi voi tutkia päätemuuntajan pinnien ja rungon välistä resistanssia. Päätemuuntaja on skemassa kaiuttimen ja putken EL84 välissä oleva komponentti jossa on 5 numeroitua pinniä.

Virtoja ei kannata kytkeä ennen kuin vika on selvinnyt.

On vähän vaikea antaa ohjeita kun en tiedä mitä osaat tehdä ja mitä et. Jos laitat kuvia niin niistä voisi olla helpompi sanoa mistä kohtaa pitää mitata yms.

t: Timo

ja se toinen

Lainaus:

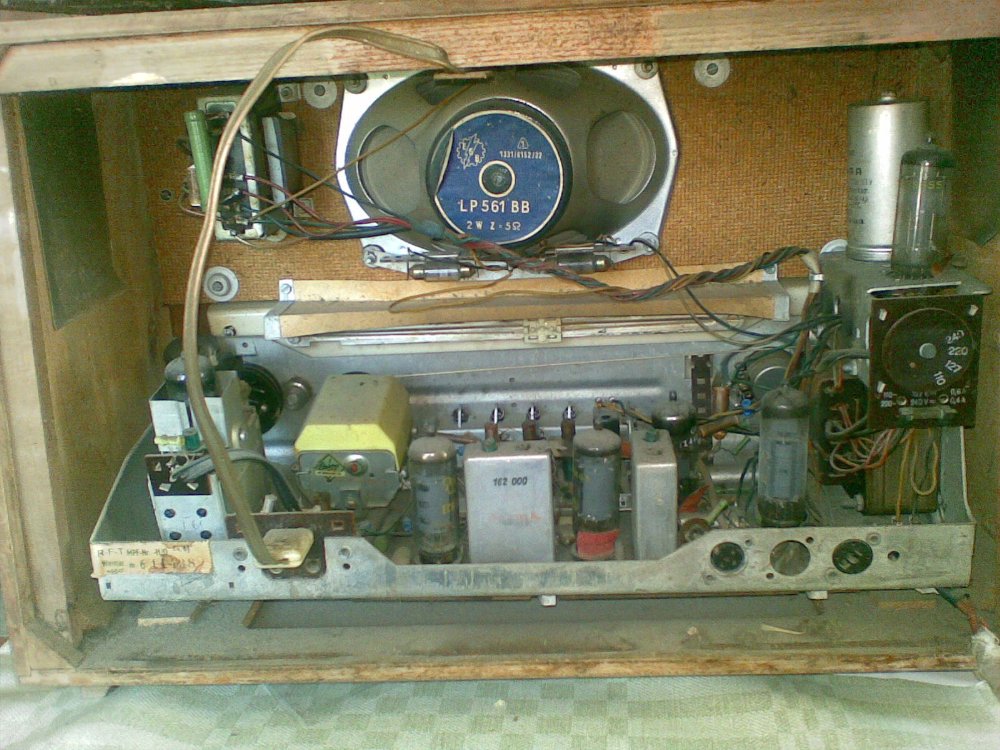

Sanoisin, että siinä on putken edessä jokin esine, joka peittää osan putkesta.

Päätemuuntaja on tuossa mallissa näköjään etulevyssä kiinni. Minullakin on yksi saman valmistajan radio (Sekretär), jossa on samanlainen. Se oli korjatessa aika hankala kun etulevy täytyi olla mukana koko ajan. Siinä johtoviidakossa piilee myös yksi oikosulun vaara.

Sillä yleismittarin piippaustoiminnolla voi myös etsiä oikosulkuja.

Timo

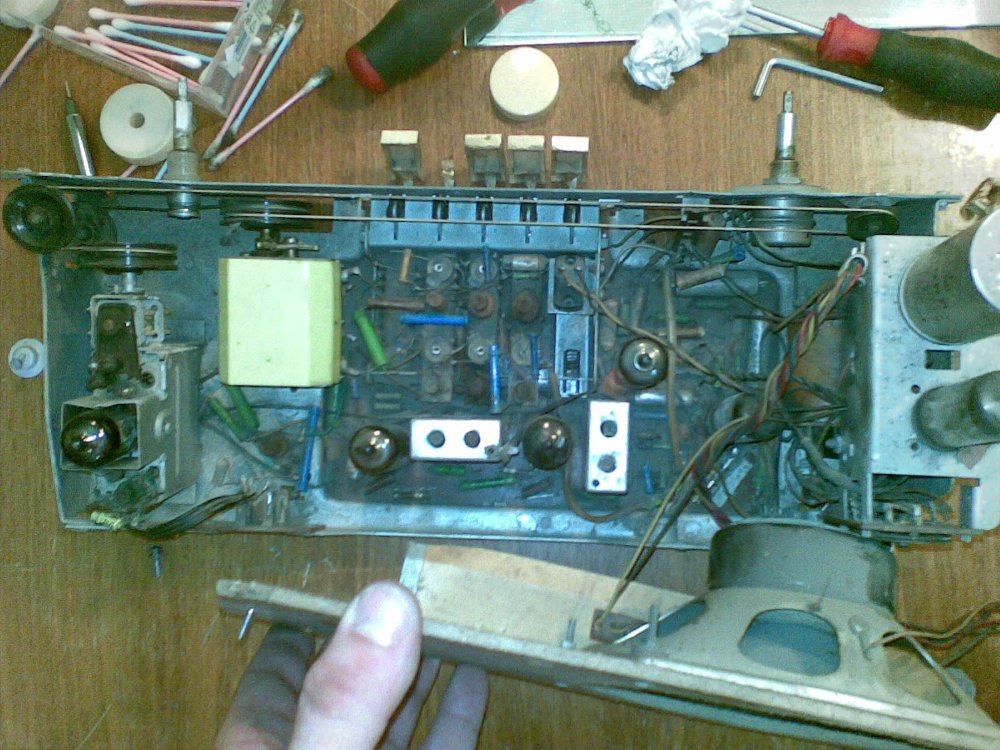

Ja toinen
