Moi, tietääkö kukaan kyseistä laitetta?
Levysoitin ei toimi.
Laite on ollut kohta 30v ja se on toiminut vähäisellä käytöllä mainiosti.
Yelppiä mahdollista saada?

t. Robin

Millä tavoin se ei toimi? Ei pyöri ja/tai ei tule ääntä? Jos se ei pyöri niin moottorin laakeri voi olla jumissa. Öljyäminen auttaa siihen. Yleensä moottoria joutuu käsin pyörittelemään jonkun verran, että se alkaa kunnolla liikkua. Myös levylautasen tappiin kannattaa laittaa rasvaa, esim. vaseliinia. Jos ääntä ei tule niin suurella todennäköisyydellä äänirasia on viallinen. Jokin johtokin voi olla irti/poikki. Sormella neulasta raaputtamalla pitäisi jotain kuulua. Huomaa, että usein soittimessa on kytkin joka kytkee äänirasian pois kun levysoitin on pysähdyksissä.

Soitin on varmaan Philips-merkkinen?

Timo

Timo Haveri kirjoitti 03.08.2011 klo 01:36:19:

Millä tavoin se ei toimi? Ei pyöri ja/tai ei tule ääntä? Jos se ei pyöri niin moottorin laakeri voi olla jumissa. Öljyäminen auttaa siihen. Yleensä moottoria joutuu käsin pyörittelemään jonkun verran, että se alkaa kunnolla liikkua. Myös levylautasen tappiin kannattaa laittaa rasvaa, esim. vaseliinia. Jos ääntä ei tule niin suurella todennäköisyydellä äänirasia on viallinen. Jokin johtokin voi olla irti/poikki. Sormella neulasta raaputtamalla pitäisi jotain kuulua. Huomaa, että usein soittimessa on kytkin joka kytkee äänirasian pois kun levysoitin on pysähdyksissä. Soitin on varmaan Philips-merkkinen? Timo

--
Levy ei lähde pyörimään.
Soitin on Philips.
Käsin pyörittämällä se "tuntuu" ihan hyvältä ja lautanen pyörii ilman erikoisia ääniä tai rutinoita.

---

Ota siitä levylautasen keskitapista kiinni ja nosta. Lautanen ei ole millään kiinni, joten se lähtee irti. Sitten näetkin jo moottorin yläpään ja voit todeta pyöriikö se. Siellä on myös kuminen välipyörä jota jousi painaa levylautasen sisäpintaa vasten. Pyörä voi olla kovettunut niin, että se luistaa tai sitten jousi on venynyt. Jousta on helppo kiristää, joten toivotaan, että se on syypää.

Timo

Lisätietoa laitteesta:

Philips AG 2004 SF/40
FK NO:116639

Otin irti levylautasen, moottori ei lähde pyörittämään kumipyörää kun äänivarresta käynnistää.
Neulaa "rapsuttaessa" kaiuttimesta tulee normaali "rätinä", joten se puoli on ok?

Apua kaivattaisiin moottorin kanssa.

Tarkempia oirekuvauksia pliis!

Jos moottorin akseli pyörii, mutta kumipyörä ei, on vikana
välipyörän kumin kovettuminen, laakerin jumiutuminen tai
jousen/siirtäjämekanismin vika. Jos moottorin akseli ei pyöri,
on vikana moottorin laakerien pikeytyminen, öljytippa ja
ja käsinpyörittely auttanee, kuten Timo jo kertoikin.

Jos akseli pyörii herkästi, voi olla että moottori ei saa virtaa.
Kuuluuko virtakytkimestä selvä "naksahdus" kun äänivarren vetää
käynnistysasentoon, ellei, on kytkin rikki tai kytkimen käyttövivustossa
mekaaninen vika. Jos naksahtaa, pitää mitata kytkimen sähköinen
kunto, moottorin käämit ja se että tuleeko levysoittimelle asti virtaa.

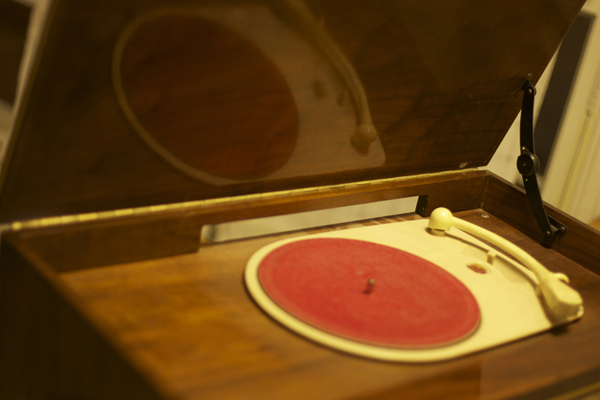

Kuvasta saa sen käsityksen, että soittimeen olisi vaihdettu uudemman
tyyppinen äänirasia, jossa on käännettävä neula, tässä mallissa
olen aina tavannut kapeamman rasiamallin jossa neulanvaihto tapahtuu
koko rasiaa kääntämällä. Epäilen, mutta en ole varma siitä, onko tuo
uudempi rasiamalli liian painava tähän varteen? Jos on niin äänenlaatu
heikkenee kun neula nojaa rajoittimeen tms.

"Rapsutusääni" kertonee, että soittimesta jonkinlainen ääni lähtee,
äänentoiston puhtaudesta ja voimakkuudesta ei.

Moikka, kestipä hieman aikaa vastata.
Olen nyt saanut mootorin pyörimään ja äänikin kajahtelee iloisesti.
Moottori oli siis pikeytynyt ja vaati avustusta sormin, sekä hieman kontaktiöljyä.
Levymekanismin kanssa hieman selvittelyä, sillä välillä kun käynnistän levyn (äänivartta kääntämällälevystä poispäin), ja olen laittamassa varren levyn alkuun niin laitteen mekanismi sammuttaa jo kojeen???

Säädöt vai mikäs nyt on kyseessä?

Tuo soiton katkeaminen alkuunsa selviää kun katsot soittimen alakertaan tai yleensäkin sinne missä äänivarren alaosaan tulevat vivut ovat. Säätöihin ei kannata koskea ennenkuin on varmistunut onko syy kuivuneissa vaseliineissa. Onkohan jollakulla huolto-ohjetta ko. soittimeen, silloin saa säädöt tsekattua kerralla.

Vika on siis loppukatkaisin mekanismissa.

Ok, putsailen ja voitelen osat.
Huolto-ohje olisi hieno juttu, infoa vaan jos jollain olisi sähköisenä.
Aivan mahtavaa kuunnella taas savikiekkoja!
Nyt vaan loppusilaus että kaikki pelaa kuten pitääkin.

Onko kyseinen levysoitin harvinainen vai onko mahdollista hamstrata varalle, jos kyseinen tekee lopullisen tenän?

Löysin koneeltani Philips AG 2002 levysoittimen huolto-ohjeen,
malli on soittimesi edeltäjä ja teknisesti näyttää vastaavalta.
Ohjetta voi hyvin soveltaa tämän uudemman mallin huollossa.

Erot ovat ilmeisesti vain disainissa.
Soittimesi ei ole mitenkään harvinainen,
niitä on erilaisissa radioyhdistelmissä, kaappiradioissa,
matkalaukkumalleissa ja kotelolla varustettuna
pöytämallina aika paljon säilynyt, mutta jos varakone löytyy
edullisesti niin kannattaa sellainen ottaa talteen.

Lähetä YV:nä mailiosoite, niin saat ohjeet.
Ohjeet ovat perusteelliset ja lisäksi finlandiaksi.

Radion kytkeminen ja kuuntelu?
Mikä näistä olisi YLE:n radiotajuudet?
PA-LV, KA-MV, LA-KV, ULA-UKV

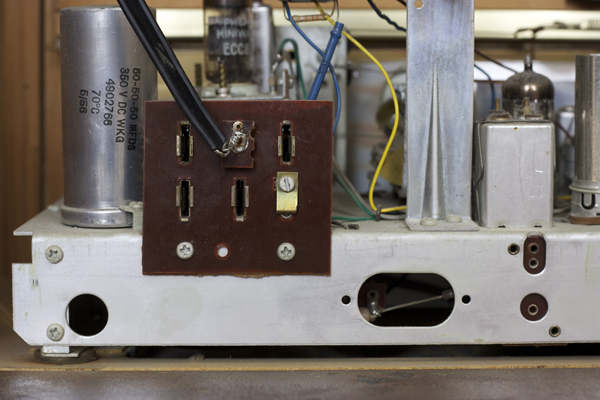

Kuinka radioantenni kytketään laitteeseen?

---

Kuva 2

---

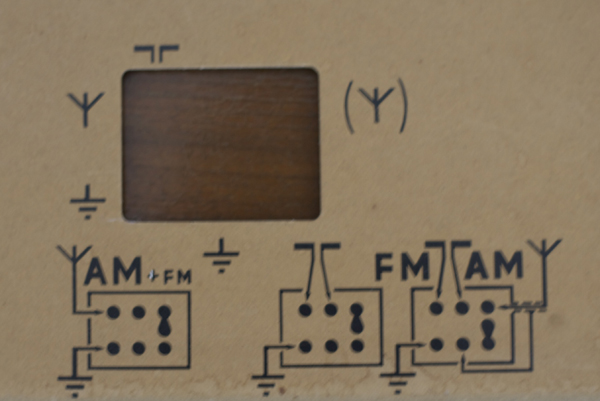

Radion pahvisessa takalevyssä on antennin kytkentämahdollisuudet piirretty. Merkit tarkoittavat seuraavaa:
Y:n näköinen ylöspäin sojottava harava tarkoittaa lanka-antennia.
Oikealle ja vasemmalla kääntyvät kulmat tarkoittavat ULA-antennia. Sellainen on valmiina radion laatikossa. Siitä tulee kuvassasi näkyvä musta johto, jossa on kaksi erillistä johdinta.
Kuvio, jossa on alaspäin lyheneviä viivan pätkiä tarkoittaa maajohtoa.
Yleisradion ohjelmat kuuluvat vain ULA-alueelta. Sinun on erotettava radion laatikosta tulevan mustan johdon johtimet toisistaan ja kytkettävä ne keskimmäisen piirroksen mukaisesti ylärivin kahteen takaa katsottuna vasemmanpuoleiseen liittimeen. Toiseseen johtimeen kuulunut liitinpistoke on ilmeisesti kadonnut. Sen tilalle on jokin korvike keksittävä.
Antenniliitoslevyn takaa katsottuna oikeassa reunassa olevan metalliliuskan on oltava piirroskuvan mukaiseti yläasennossa. Valokuvassasi se on ala-asennossa. Löysää vähän ruuvia, käännä liuska yläasentoon ja kiristä varovasti ruuvia.
Tämän pitäisi riittää ula-asemien kuunteluun, jos radio muuten on kunnossa.

Kauko Viitanen

Moi ja kiitokset avustasi.

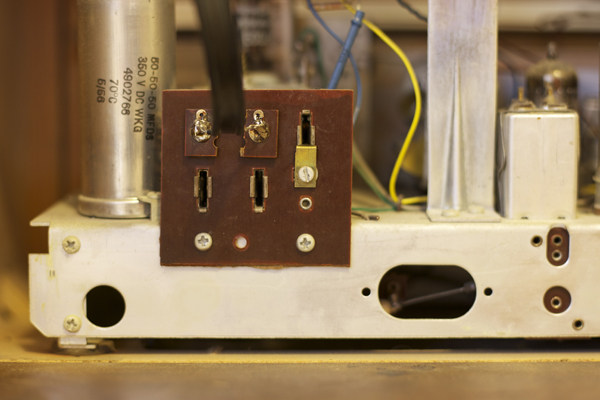

Alla olevasta kuvasta voi todeta onko kytketty oikein?

---

Ei kuulunut ratio, missähän homma mättää?
Lisäkuva sisuskaluista.

---

Lainaa:

Ei kuulunut ratio, missähän homma mättää?

Tarkempia kuvauksia oireista pliis.

Ääni kuuluu (rutinaa) volumella ja kun kääntelee virittimen nuppia.
Kanavia ei löydy ainuttakaan.
Levyt soivat mainiosti, vaikkakin mekaninen ongelma hiertää vieläkin.

Omakin kokoelma karttui mahdollisesti ko. Loitsulla. Tai itse asiassa onhan se jo taloudessa mutta nyt pitää vetää linja, onko Loitsu Fenno vai Philips kun olen tehnyt periaatepäätöksen, että kerään pelkästään kotimaisia. Puhdistuksen ja mekaanisesti rikkoutuneen pääteputken vaihdon jälkeen Loitsu kuulostaa tältä - referenssinä tallin tämänhetkinen ykköstykki Helvar Jubilé. Loitsun taustahurina on mitätöntä, joten kaipa suodatuselkotkin ovat toistaiseksi suht kunnossa. Virrankulutus 65W tai 45W riippuen siitä, onko valittu jännite 220V vai 245V.

PS. Mikäli jollain olisi tarvetta koteloltaan miltei täydelliselle Loitsulle niin voi lähestyä yksityisviestillä siltä varalta, että tulkitsen sen Philipsiksi...

Jos kotimaisuutta ajatellaan niin kyllä Philips on ihan yhtä kotimainen tai ei-kotimainen kuin Fenno. Samat koneistot niissä on. Eroa on koteloissa, mutta nekin on kaikki tehty Suomessa.
